Simpson Strong-Tie verbindingen en bevestigingen

Verstevigde hoekijzers

Verstevigde hoekijzers zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346

Voordelen

Hoge stijfheid,
Veelzijdige toepassingen...

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, staal...
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen...

Toepassingsgebieden

Bevestiging van kapspanten,
Gevelbekledingsregels en -stijlen,
Verankeringen van kepers, consoles, raveelbalken...

Technische gegevens

Afmetingen

Afmetingen

Referentie	Afmetingen en karakteristieke waarden [mm]				flens B			Boorgaten in drager
Referentie	A	B	C	t	Ø5	Ø8,5	Ø11	Ø5	Ø8,5	Ø11
AG40312	119	91	40	3	10	1	2	6	1	1

Product Capacities - Beam to Beam and Beam to Column

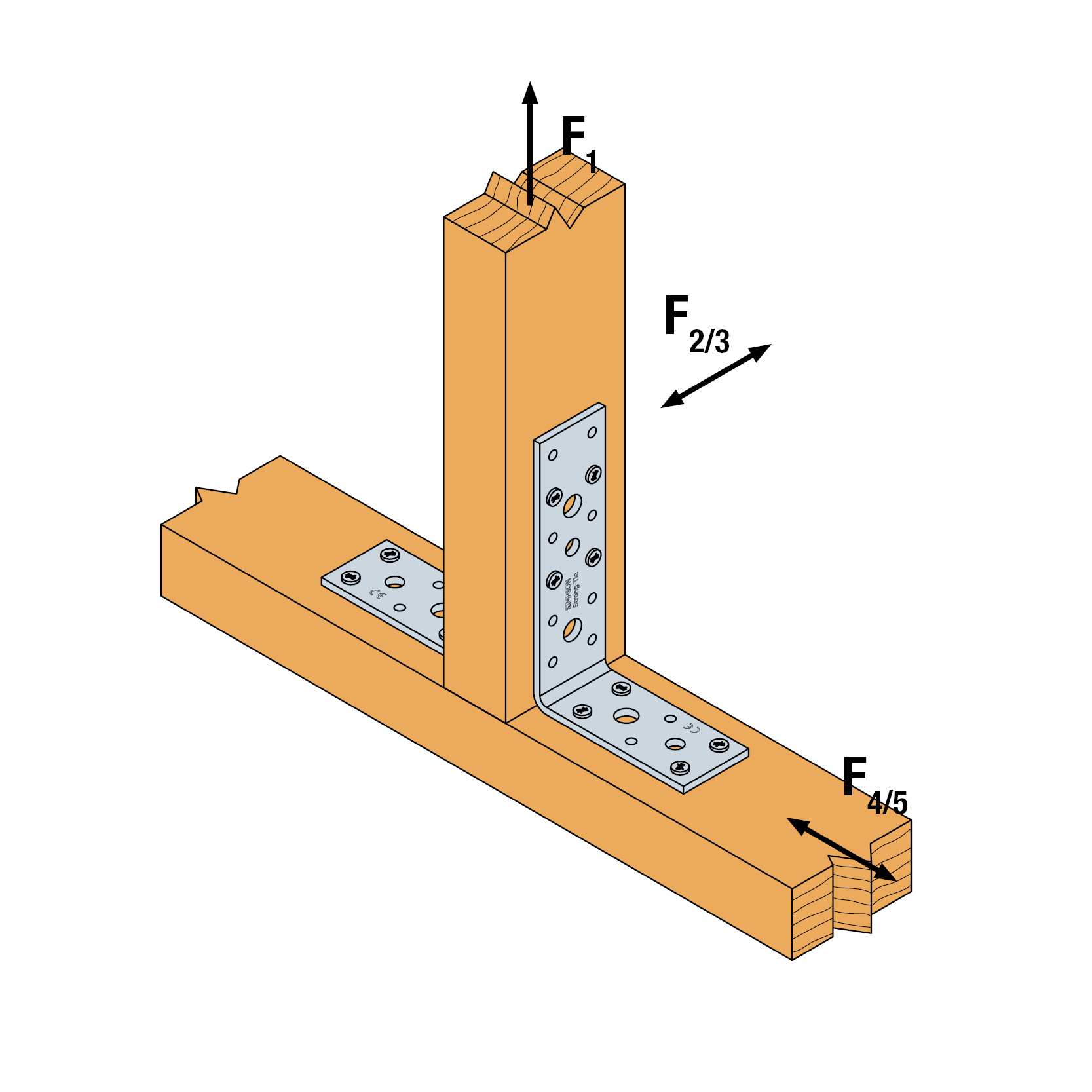

Referentie	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B	Boorgaten in drager	R_1.k		R_2.k = R_3.k		R_4.k= R_5,k
	Aantal	Aantal	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AG40312	4	4	2.5	4.3	3	4.3	1.1	1.6

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Installatie

Bevestigingen

Boorgaten :

Aaantal en diameter : zie tabel met afmetingen

Op hout :

Ringnagels CNA Ø 4,0x35 of Ø 4,0x50 mm
Schroeven CSA Ø 5,0x35 of CSA Ø 5,0x40
Bouten
Houtdraadbouten

Op beton :
Betonnen ondergrond :

Mechanische verankering : doorsteekanker WA M10-78/5
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25

Hol metselwerk :

Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M10-120/25 + zeefhuls SH M16-130

Op staal :

Bouten Ø10 mm

Plaatsing

Houd het te bevestigen element dicht bij de ondergrond,
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven,
Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd,
Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.
