ABR

Verstevigde hoekijzers (9015 100)

Verstevigde hoekijzers ABR100 en ABR9015 zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 2 mm.

Voordelen

Hoge stijfheid,
Verbinding op beton mogelijk met één enkele verankering.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

Bevestiging van kapspanten,
Gevelbekledingsregels en -stijlen,
Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen en karakteristieke waarden [mm]				flens B [mm]				Boorgaten in drager [mm]			Box Quantity
Referentie	A	B	C	t	Ø5	Ø12	Ø13	Ø12x32	Ø5	Ø12	Ø13	Box Quantity
ABR9015	89	89	60	1.5	10	-	1	-	10	-	1	50
ABR100	103	103	90	2	10	1	-	1	14	1	-	50

Bevestiging hout op hout type balk op balk - Verbinding met txee hoekijzers

Referentie	Karakteristieke waarden - Hout op hout - Volledige vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B	Boorgaten in drager	R_1.k					R_2.k = R_3.k					R_4.k = R_5.k⁽¹⁾
	Aantal	Aantal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40
ABR9015	8	10	3.45	4.1	5.4	6.6	13.2	6.3	7.1	8	9.6	10.5	-	-	-	-	5 /kmod^0,4
ABR100	10	14	9.7	11.7	15.7	19.7	min (26,7/kmod^0,2 ; 27 /kmod)	9.6	12.8	14.2	16.7	20.3	2.4	4.2	5.1	5.1	5.1

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

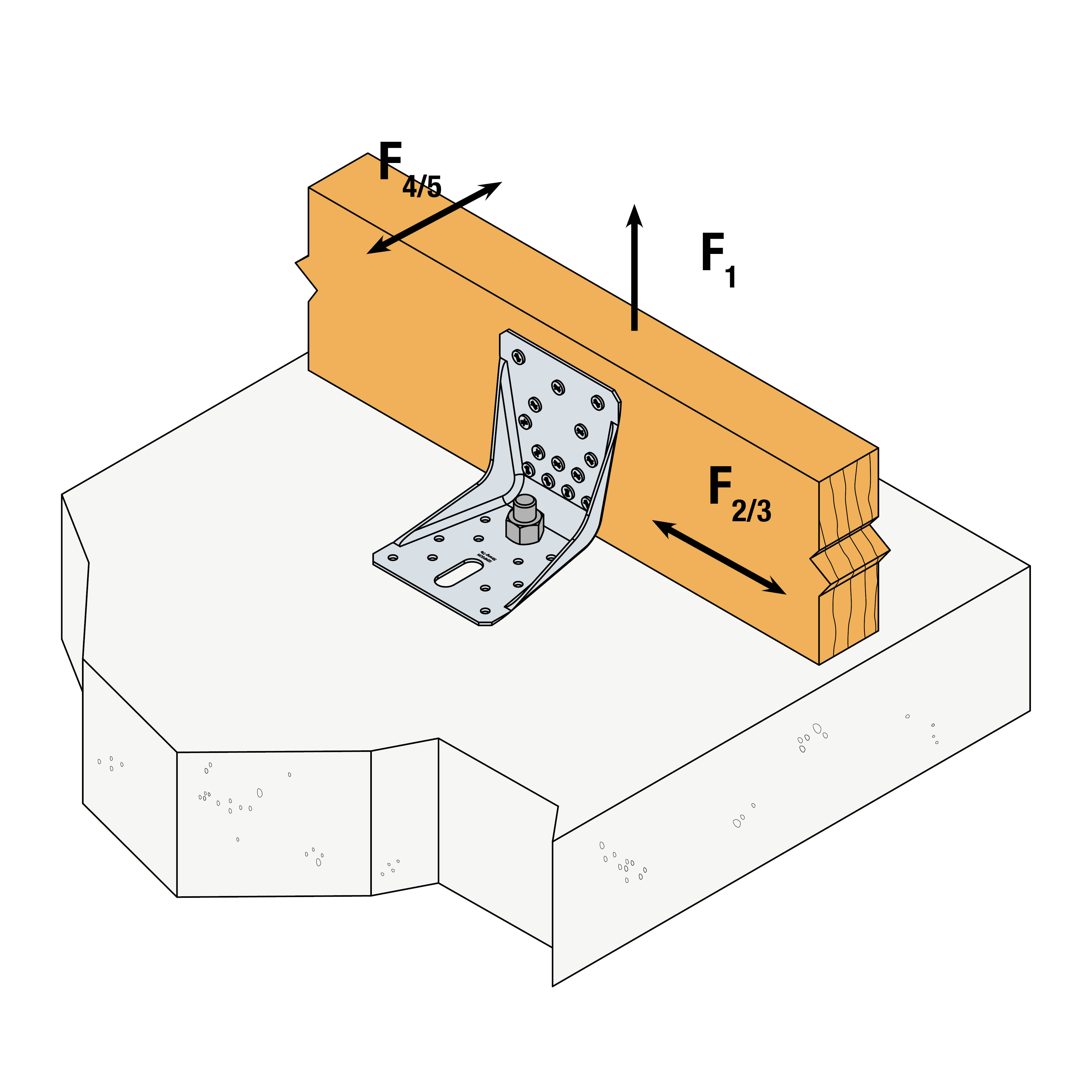

Bevestiging hout op hard ondergrond type balk op harde ondergrond - Verbinding met txee hoekijzers

Referentie	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B		Boorgaten in drager		R_1.k			R_2.k = R_3.k			R_4.k = R_5.k
	Aantal	Typ	Aantal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x35	CNA4.0x40
ABR100	1	Ø10	10	CNA*	min (17,1; 21,6 /kmod)	min (20,6; 21,6 /kmod)	min (26,6; 21,6 /kmod)	7.2	8.7	10.9	8.6	10.4

Vereenvoudigde karakteristieke waarden - Hout op beton - Verbinding met 2 hoekijzers

Referentie	Vereenvoudigde karakteristieke waarden - Hout op beton
	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	Vleugel A		Vleugel B		R_1.k**			R_2.k = R_3.k
	Aantal	Typ	Aantal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50
ABR100	1	Ø10	10	CNA*	17.1	20.6	24	7.2	8.7	10.9

* Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.

Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen, afhankelijk van het betontype, de hart- en randafstanden.

** De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – k_mod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

Gecombineerde belasting:

Karakteristieke waarden - Hout-op-hout – Schroef verbinder Ø10 – 2 hoekijzers

Referentie	Karakteristieke waarden - Hout-op-hout – Schroef verbinder Ø10 – 2 hoekijzers
	Bevestigingen				Karakteristieke waarden - Hout C24 - 2 hoekijzers door verbinding [kN]
	Flens A		Flens B		R_1.k	R_2.k = R_3.k
	Aantal	Type	Aantal	Type	SSH10x40	SSH10x40
ABR100	2	SSH	1	SSH	5.2	2.7

Karakteristieke waarden - Hout op harde ondergrond - Schroef verbinder Ø10 - 2 hoekijzers

Referentie	Karakteristieke waarden - Hout op harde ondergrond – Schroef verbinder Ø10 – 2 hoekijzers
	Bevestigingen				Karakteristieke waarden - Hout C24 - 2 hoekijzers door verbinding [kN]
	Flens A		Flens B		R_1.k	R_2.k = R_3.k
	Aantal	Type	Aantal	Type	SSH10x40	SSH10x40
ABR100	1	Ø10	1	SSH	5.7	4.1

* Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.
