Simpson Strong-Tie verbindingen en bevestigingen

E20/3

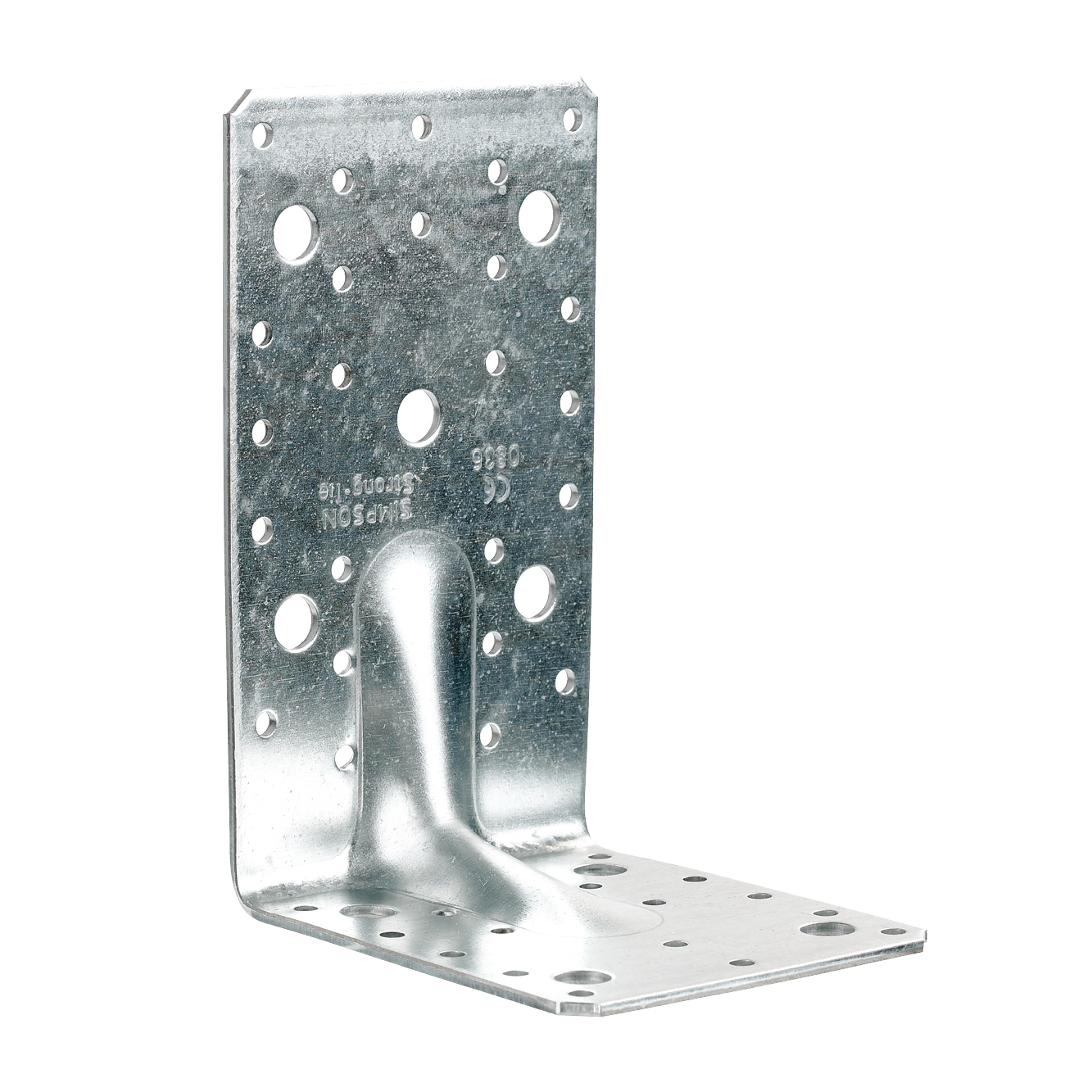

Verstevigde hoekijzer

Verstevigde hoekijzers zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 3 mm.

Voordelen

Grote weerstand tegen trek- en afschuifkrachten,
Zeer veelzijdig gebruik.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

Bevestiging van kapspanten,
Gevelbekledingsregels en -stijlen,
Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen en karakteristieke waarden [mm]				flens B		Boorgaten in drager		Box Quantity
Referentie	A	B	C	t	Ø5	Ø11	Ø5	Ø11	Box Quantity
E20/3	170	113	95	3	24	5	16	4	25

Karakteristieke waarden - Hout op hout - Volledige vernageling - 2 hoekijzers

Referentie	Karakteristieke waarden - Hout op hout - Volledige vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B	Boorgaten in drager	R_1.k				R_2.k = R_3.k
	Aantal	Aantal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	24	16	7.34	8.95	11.77	14.71	19.89	21.86	26.61	28.31

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - 2 hoekijzers

Referentie	Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B	Boorgaten in drager	R_1.k				R_2.k = R_3.k
	Aantal	Aantal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	12	9	5.56	6.78	8.78	10.97	15	16.48	20.22	21.51

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - 2 hoekijzers

Referentie	Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B	Boorgaten in drager	R_1.k				R_2.k = R_3.k
	Aantal	Aantal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	13	8	5.56	6.78	8.78	10.97	11.77	12.93	15.91	16.92

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - 2 Hoekijzers

Referentie	Karakteristieke waarden - Hout op hout
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B	Boorgaten in drager	R_2.k = R_3.k
	Aantal	Aantal	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	18	16	12.67	15.45	19.31	24.14

Karakteristieke waarden - Hout op harde ondergrond - Volledige vernageling - 2 hoekijzers

Referentie	Karakteristieke waarden - Hout op beton - Volledige vernageling
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B		Boorgaten in drager		R_1.k				R_2.k = R_3.k
	Aantal	Typ	Aantal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	24	CNA	4	Ø10	53.7	65.5	71	88.8	39	42.9	44.7	47.5

Karakteristieke waarden - Hout op harde ondergrond - gedeeltelijke vernageling - 2 hoekijzers

Referentie	Karakteristieke waarden - Hout op beton - Gedeeltelijke vernageling
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
	flens B		Boorgaten in drager		R_1.k				R_2.k = R_3.k
	Aantal	Typ	Aantal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	13	CNA	4	Ø10	30.2	36.9	40	50	25.4	28	29.1	31

Karakteristieke waarden - CLT op CLT – Schroef voor verbinders Ø10 – 2 hoekijzers

Referentie	Karakteristieke waarden - Balken CLT op balken CLT – Schroef voor verbinders Ø10 – 2 hoekijzers
	Bevestigingen				Karakteristieke waarden - Hout CLT - 2 hoekijzers door verbinding [kN]
	Flens A		Flens B		R_1.k	R_2.k = R_3.k
	Aantal	Type	Aantal	Type	SSH10x80	SSH10x80
E20/3	5	SSH	4	SSH	29	26

Installatie

Bevestigingen

Op hout :

Ringnagels CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 of Ø4.0x60 mm,
Schroeven CSA Ø5.0x35, CSA Ø5.0x40 of CSA Ø5.0x50 mm,
Schroeven SSH Ø10.0x80 mm,
Bouten Ø10 mm,,
Houtdraadbouten Ø10 mm.

Op beton :
Betonnen ondergrond :

Mechanische verankering : doorsteekanker FM 753 evo M10x78
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 of LMAS M12-150/35.

Hol metselwerk :

Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

Bouten.

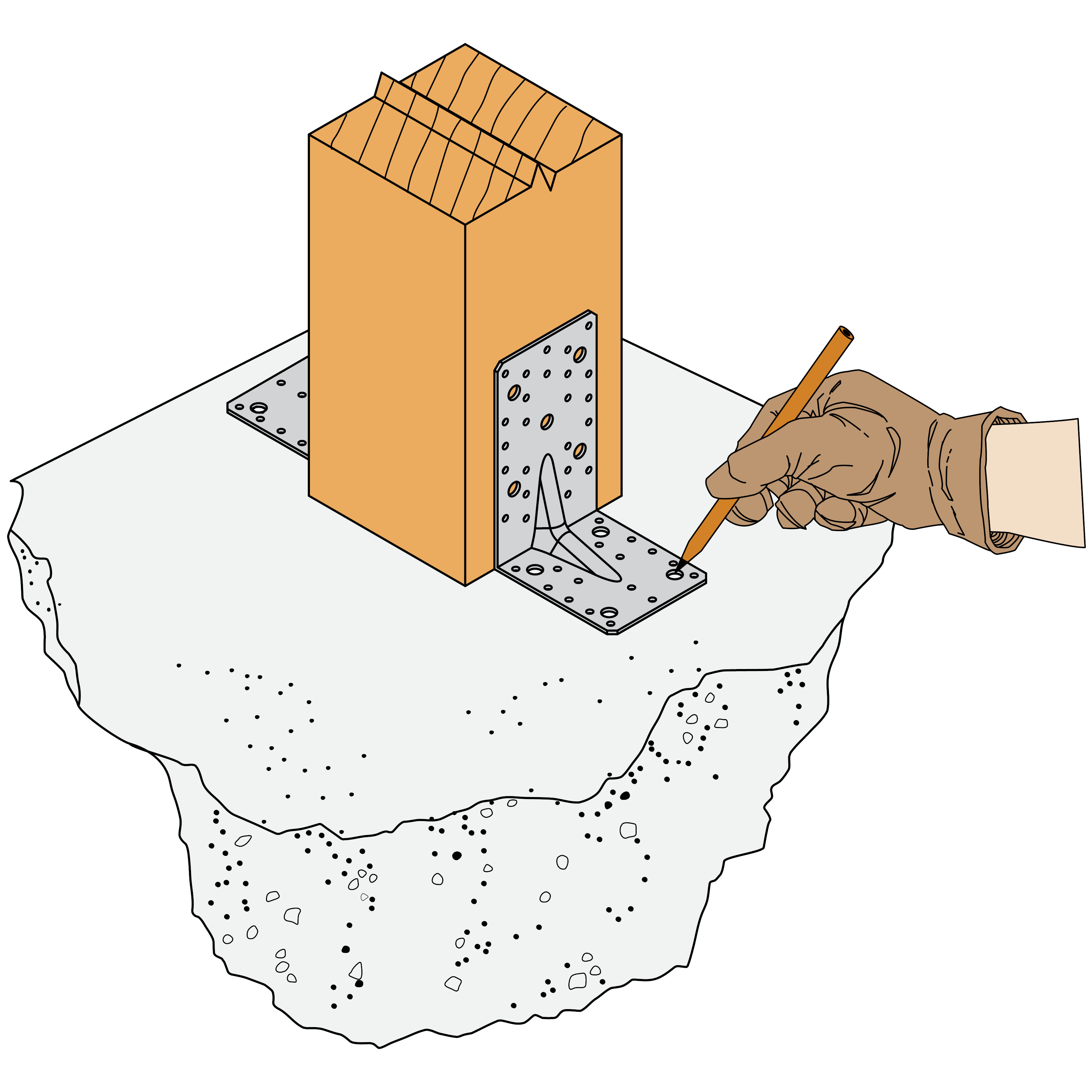

Plaatsing

Houd het te bevestigen element dicht bij de ondergrond.
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.

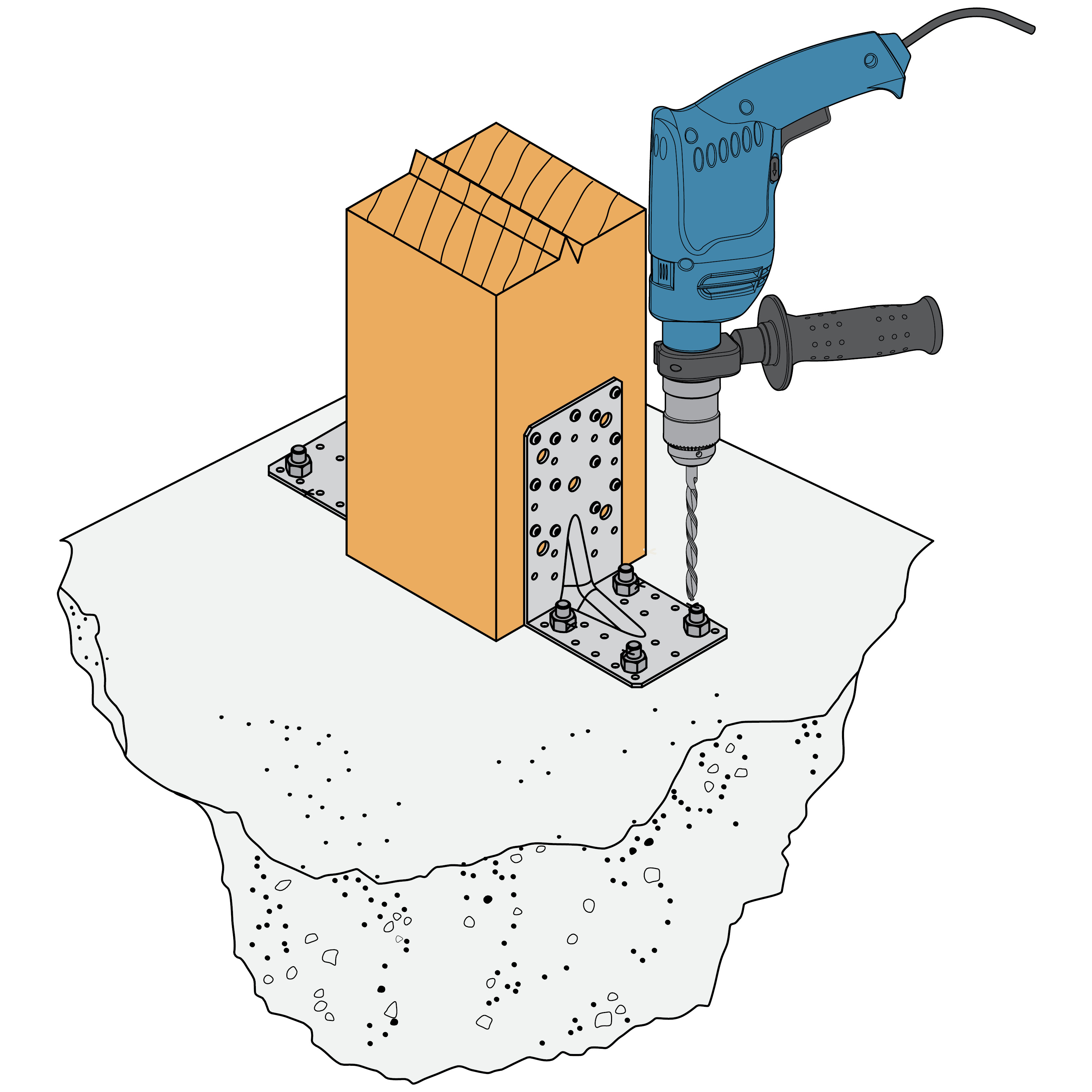

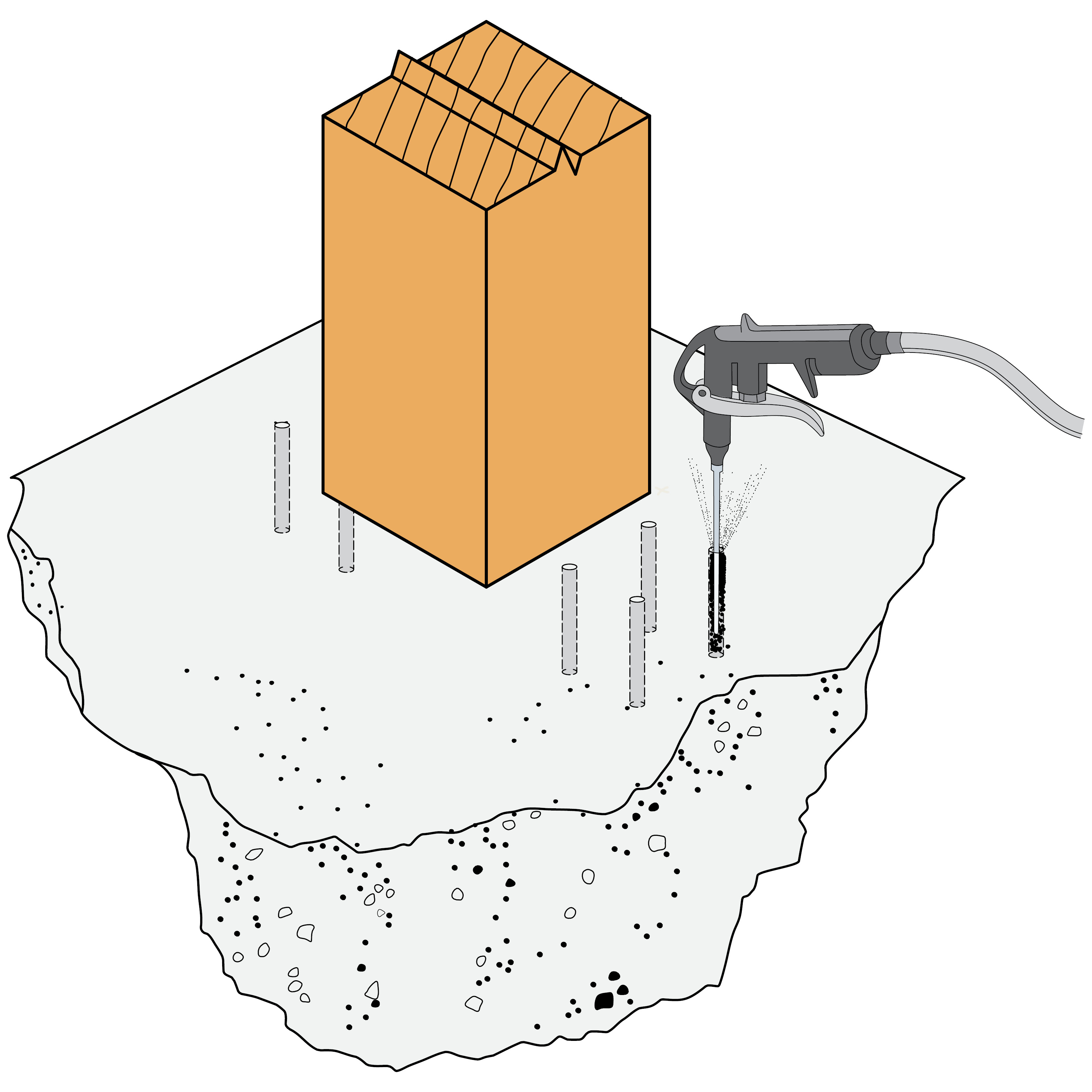

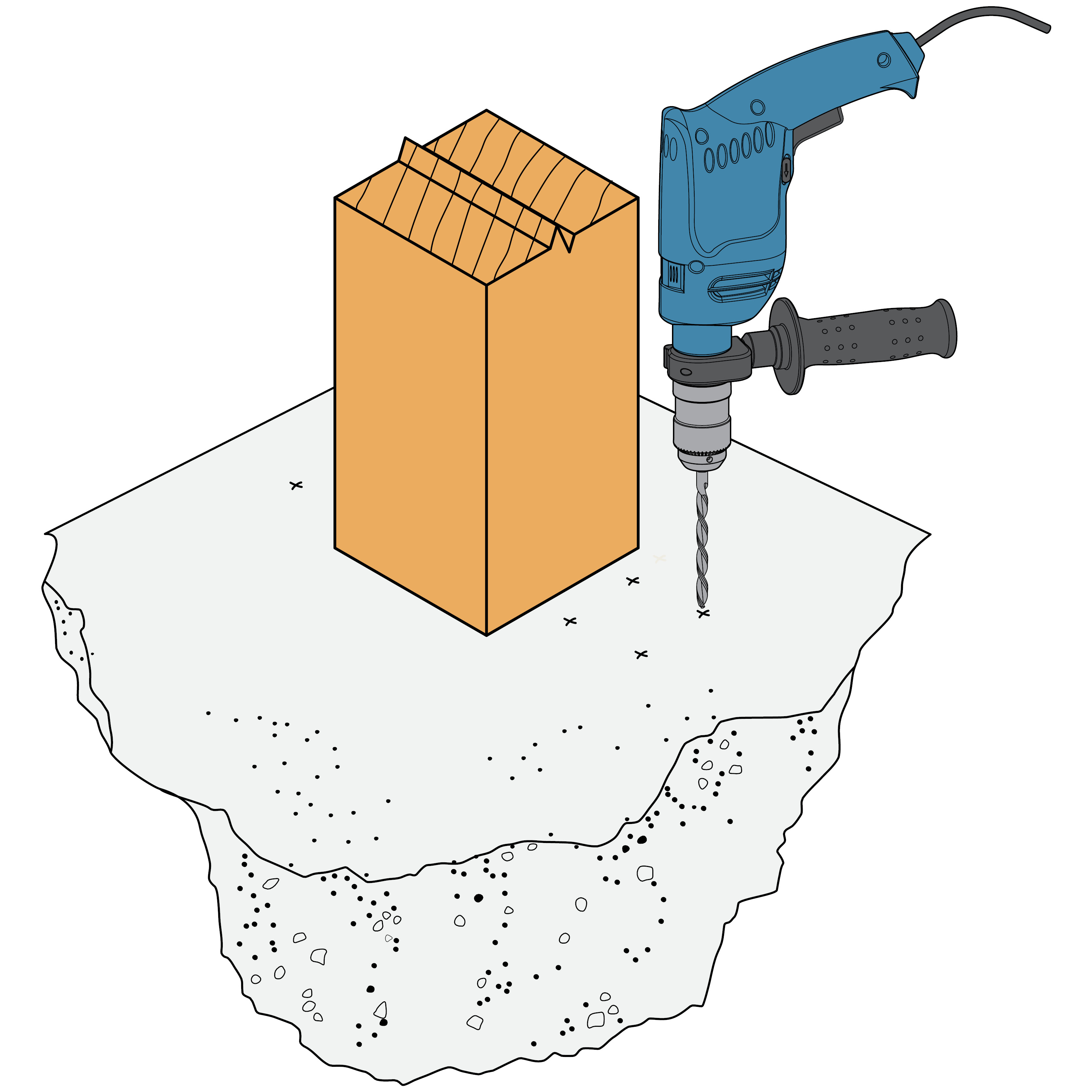

Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

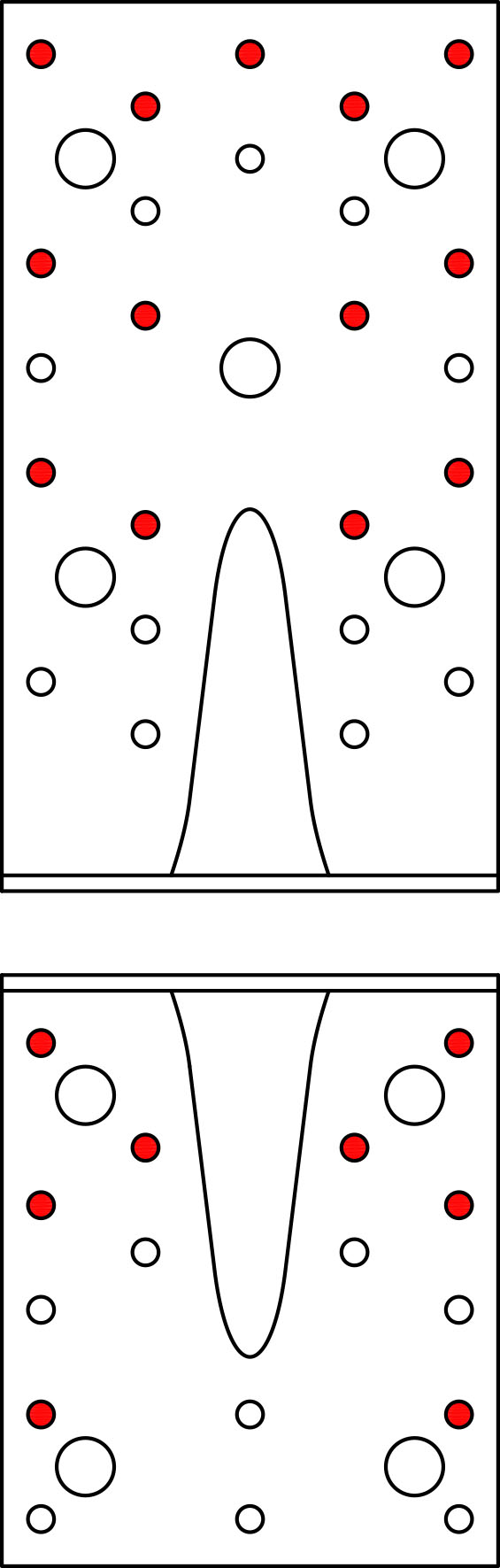

Bevestiging op houten ondergrond

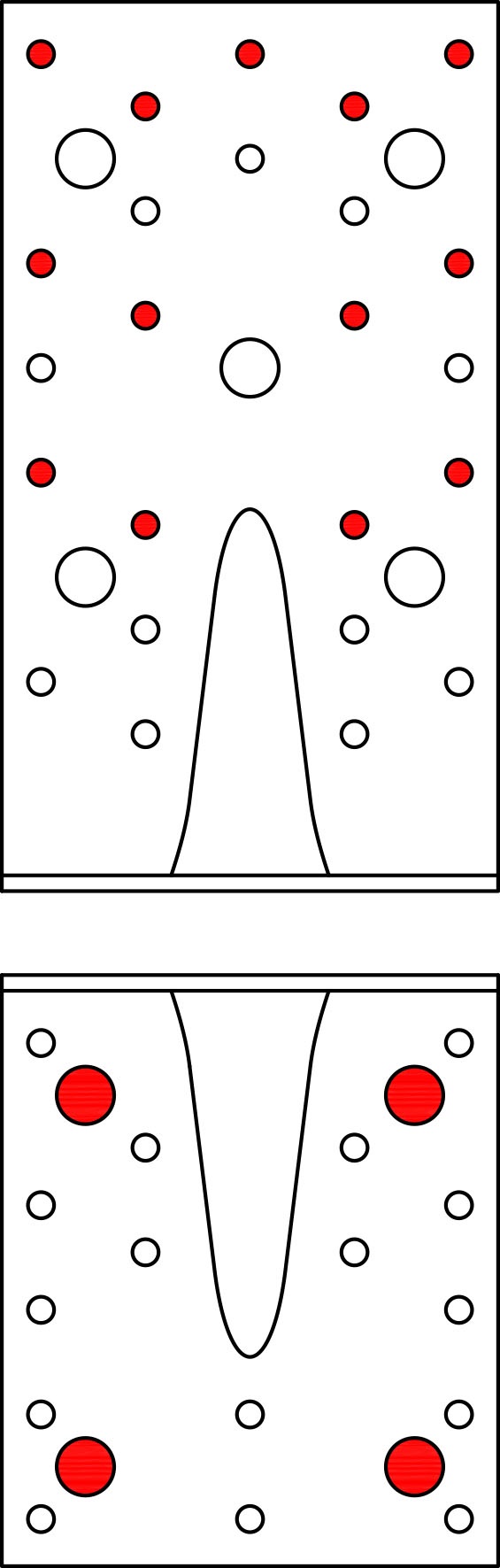

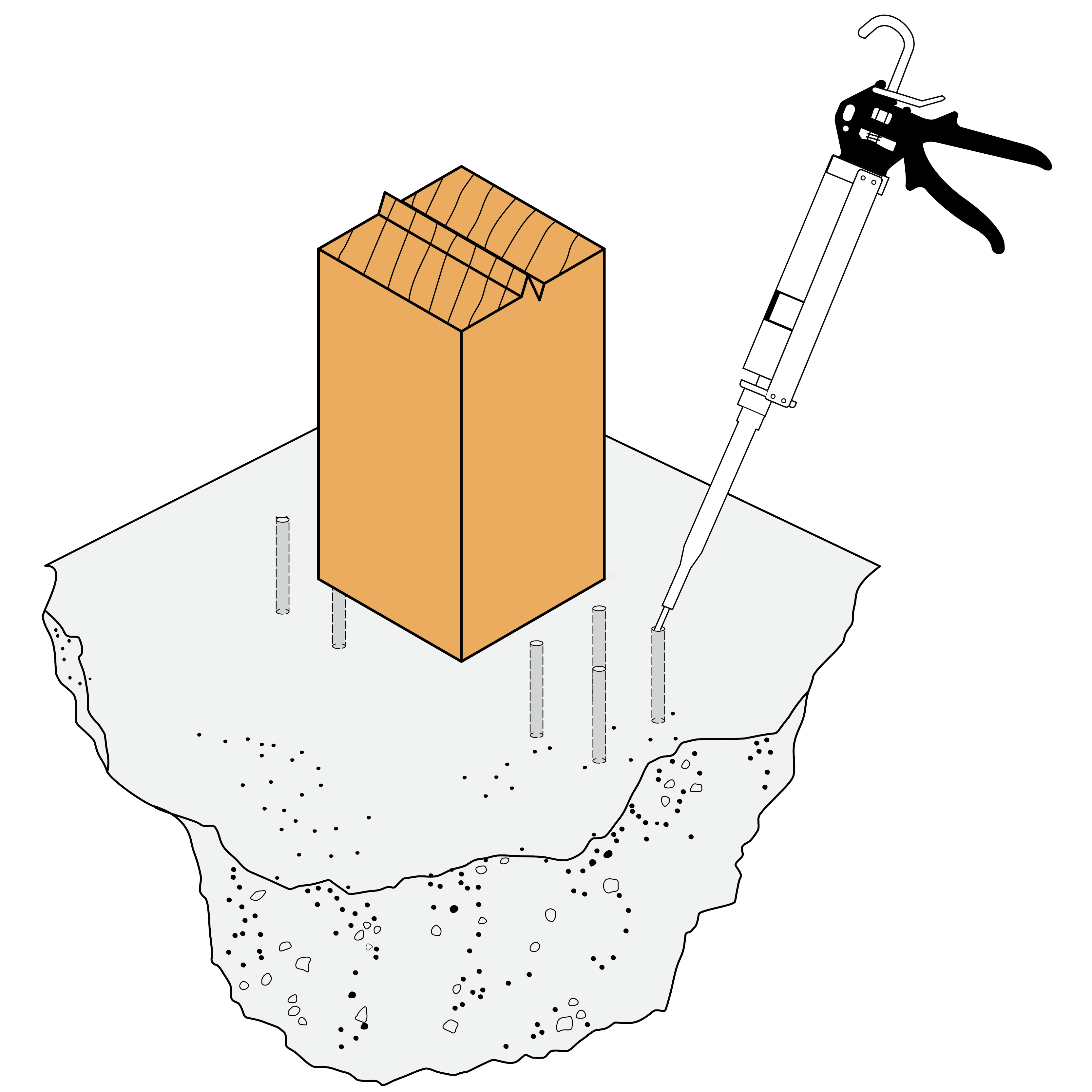

Bevestiging op harde ondergrond

Technical Notes

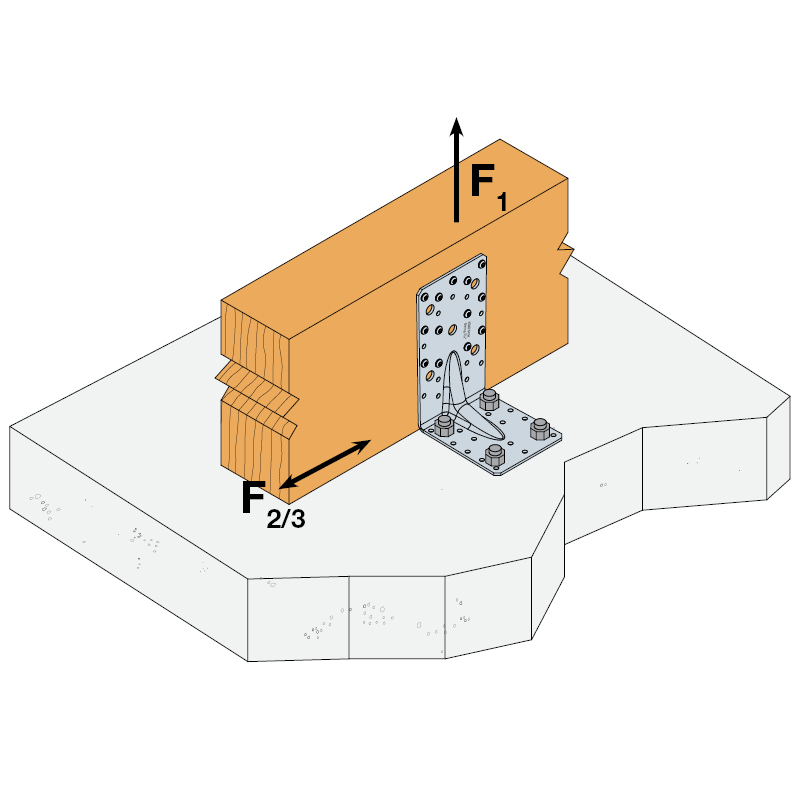

Technische gegevens

F1 : trekkracht loodrecht op de hartlijn van de beugel
Bijzonder geval van bevestiging met één enkel hoekijzer :

Als de volledige constructie de rotatie van de gording of kolom verhindert, is de treksterkte gelijk aan de helft van de voor twee hoekijzers opgegeven waarde,
Zo niet, dan hangt de treksterkte van de verbinding af van de afstand «f» tussen het verticale contactvlak en het belastingaangrijppunt. Ga naar www.simpson.fr voor meer informatie over de bijbehorende belastingen.

F2 en F3 : zijdelingse afschuifkracht
Bijzonder geval van bevestiging met één enkel hoekijzer :

De in aanmerking te nemen sterktewaarde is gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.

F4 en F5 : dwarskracht gericht naar of tegengesteld aan het hoekijzer

De verbindingssterkte hangt af van de afstand «e» tussen de voet van het hoekijzer en het belastingaangrijppunt,
Neem contact met ons op voor meer informatie over de bijbehorende belastingen.

Alleen de krachten F1, F2 en F3 voor verbindingen met twee hoekijzers komen aan bod in deze catalogus.
Neem contact met ons op voor meer informatie.
