E20/3

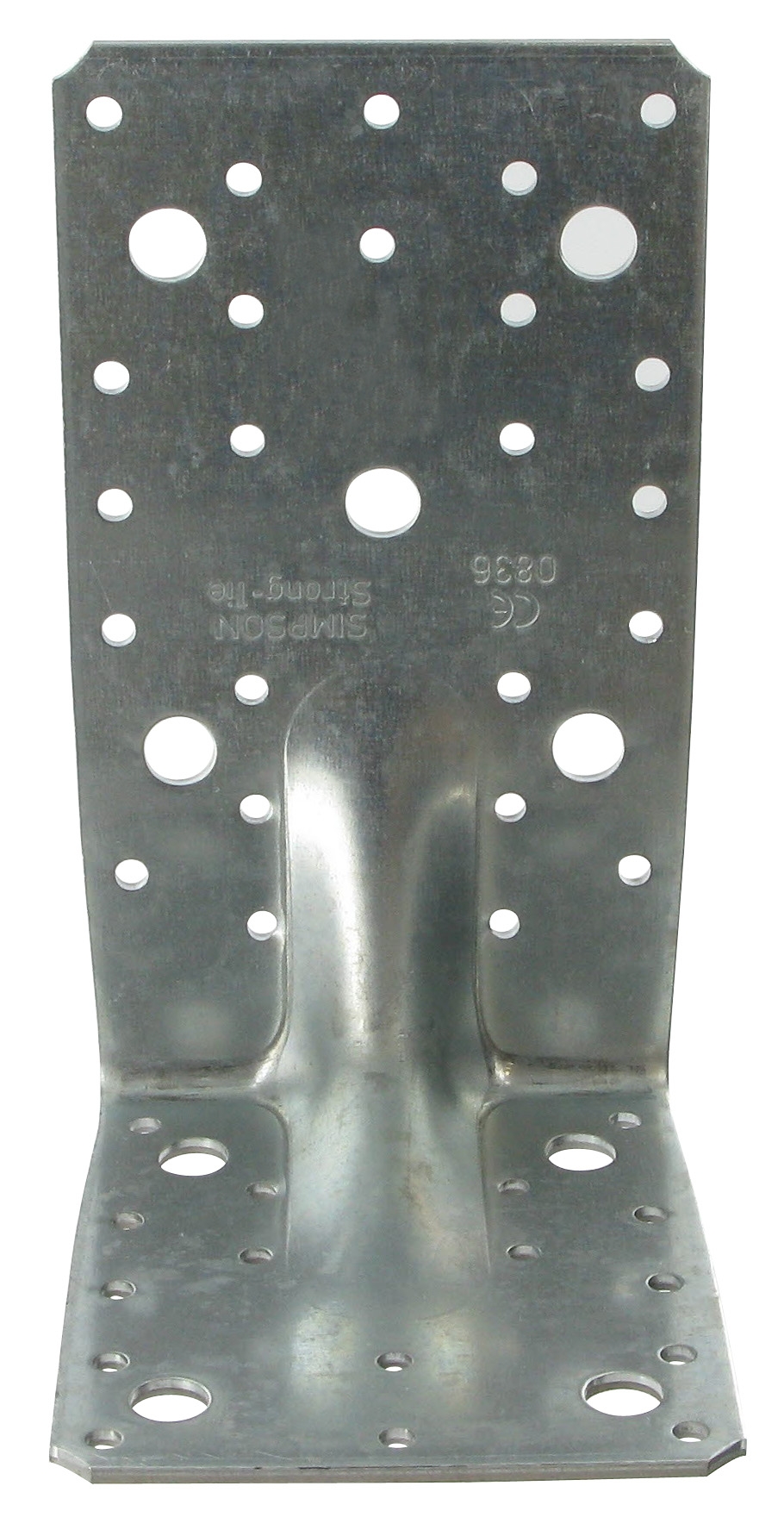

Grande équerre renforcée

Les équerres renforcées E20/3 sont les plus performantes de notre gamme. Elles s'adaptent à toutes les configurations d'assemblages structurels qu'il s'agisse de liaisons sur bois ou sur béton.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur 3 mm.

Avantages

Très résistante aux efforts de traction et cisaillement,
Grande polyvalence d'utilisation...

Application

Support

Porteur : bois massif, bois lamellé-collé, béton, acier...
Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

Fixation de fermettes,
Lisses et montants de bardage,
Ancrages de chevrons, consoles, chevêtres...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]				Perçages Aile A		Perçages Aile B		Box Quantity
Références	A	B	C	t	Ø5	Ø11	Ø5	Ø11	Box Quantity
E20/3	170	113	95	3	24	5	16	4	25

Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total

Références	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R_1.k				R_2.k = R_3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	24	16	7.34	8.95	11.77	14.71	19.89	21.86	26.61	28.31

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, k_mod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel

Références	Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R_1.k				R_2.k = R_3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	12	9	5.56	6.78	8.78	10.97	15	16.48	20.22	21.51

Valeurs Caractéristiques - Connexion poutre bois sur poteau bois - 2 équerres - Clouage partiel

Références	Valeurs caractéristiques - Connexion poutre bois sur poteau bois - Clouage partiel
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R_1.k				R_2.k = R_3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	13	8	5.56	6.78	8.78	10.97	11.77	12.93	15.91	16.92

Valeurs Caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

Références	Valeurs caractéristiques - Connexion poteau bois sur poutre bois
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R_2.k = R_3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	18	16	12.67	15.45	19.31	24.14

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, k_mod= 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage total

Références	Valeurs caractéristiques - Connexion bois sur support rigide - Clouage total
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A		Aile B		R_1.k				R_2.k = R_3.k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	24	CNA	4	Ø10	53.7	65.5	71	88.8	39	42.9	44.7	47.5

Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage partiel

Références	Valeurs caractéristiques - Connexion bois sur support rigide - Clouage partiel
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A		Aile B		R_1.k				R_2.k = R_3.k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	13	CNA	4	Ø10	30.2	36.9	40	50	25.4	28	29.1	31

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 3, k_mod= 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - CLT sur CLT - Vis connecteurs Ø10 - 2 équerres

Références	Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø10 - 2 équerres
	Fixations				Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN]
	Aile A		Aile B		R_1.k	R_2.k = R_3.k
	Quantité	Type	Quantité	Type	SSH10x80	SSH10x80
E20/3	5	SSH	4	SSH	29	26

Installation

Montage

Fixations

Sur bois :

Pointes annelées CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou Ø4.0x60 mm,
Vis CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
Vis SSH Ø10.0x80 mm,
Tirefonds Ø10 mm,
Boulons Ø10 mm.

Sur béton :
Support béton plein :

Cheville mécanique : goujon FM 753 evo M10x78
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH16x130.

Sur acier :

Boulons Ø10 mm

Installation

Approcher l’élément à fixer du support,
Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Fixation sur support bois

Fixation sur support rigide

Technical Notes

Informations techniques

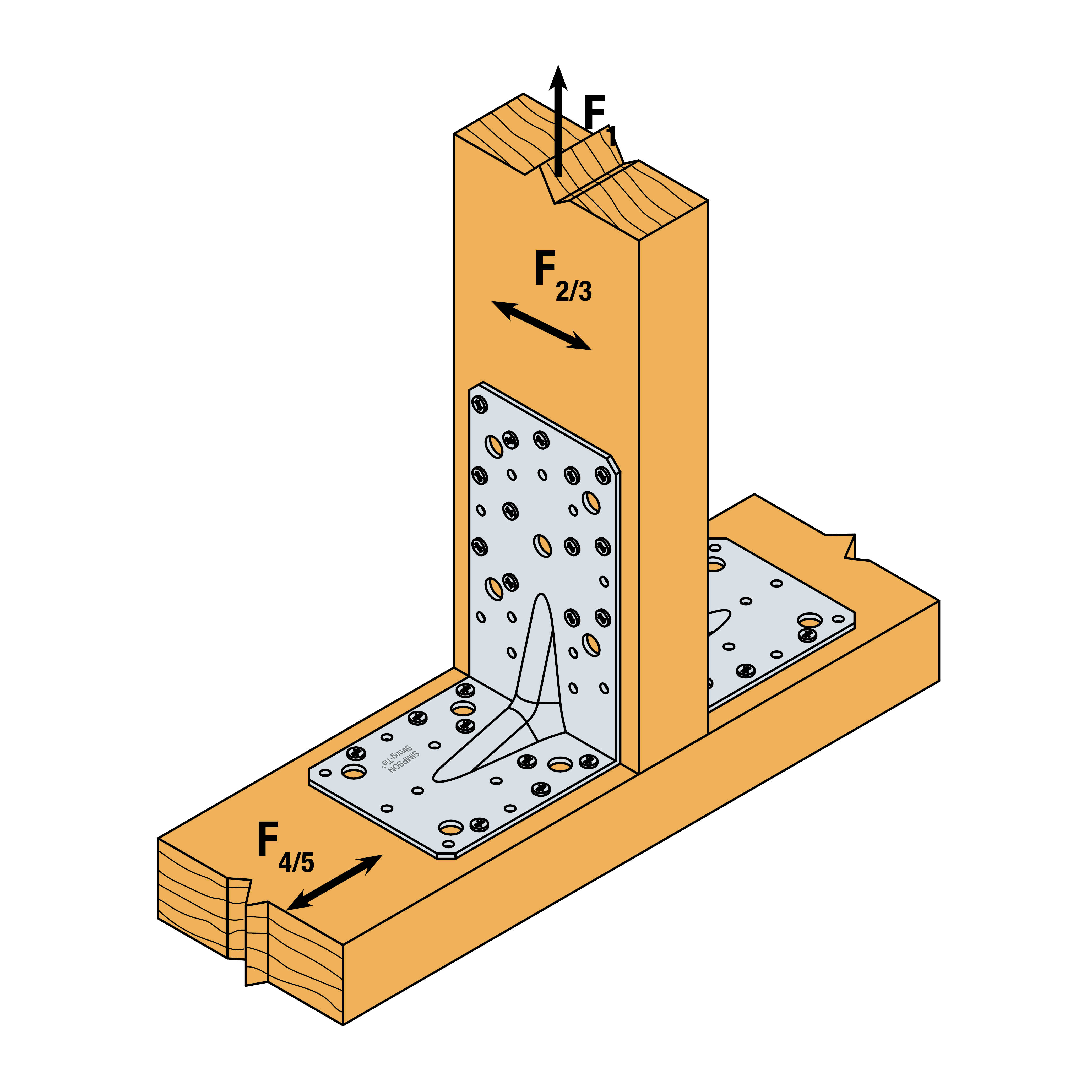

F¹ : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F₂ et F₃ : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F₁, F₂ et F₃ pour des assemblages à 2 équerres sont présents sur cette fiche. Pour plus d’information, contactez-nous.
