PPA

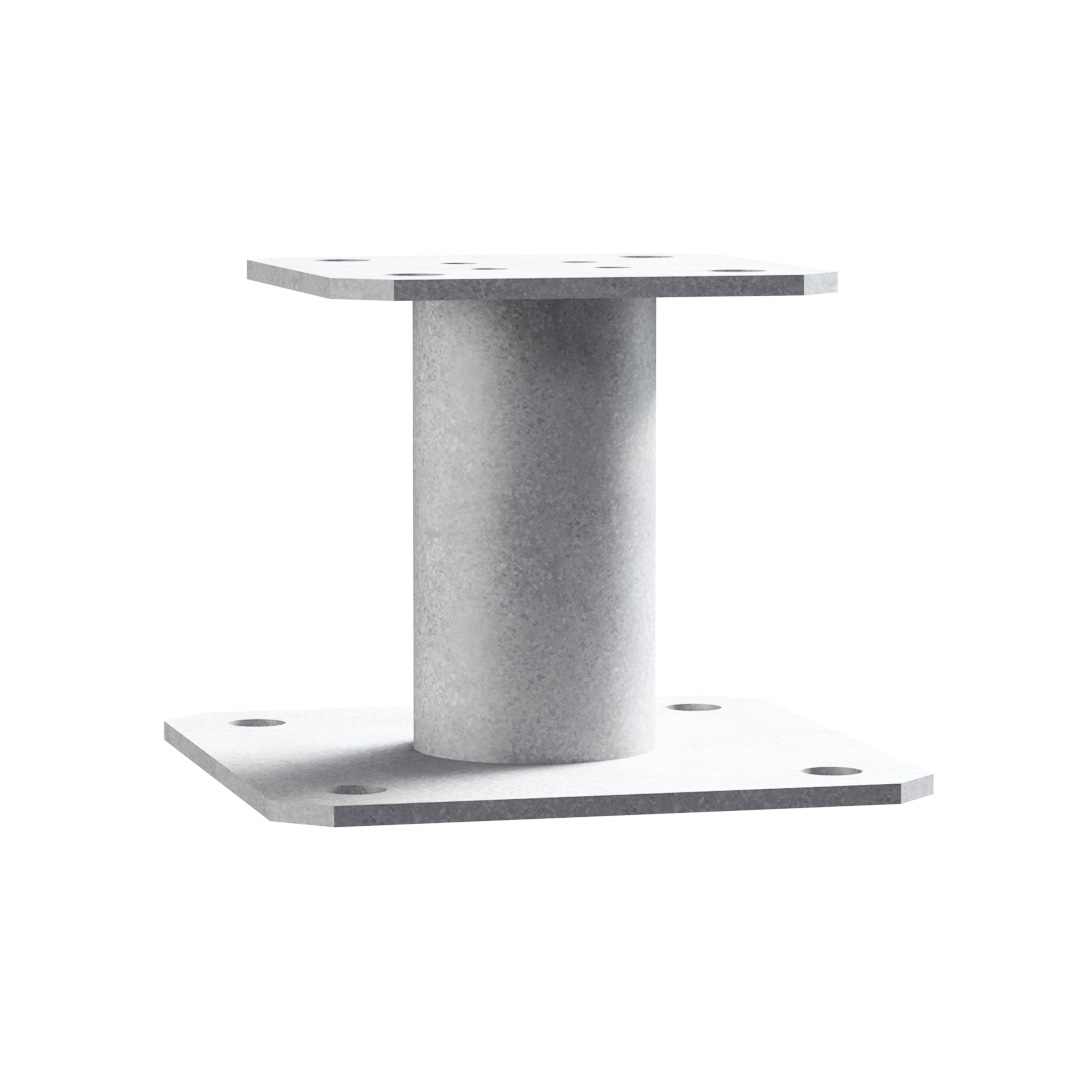

Pied de poteau fixe
Le pied de poteau fixe polyvalent PPA est couramment utilisé dans les applications structurelles.
Marquage CE
ETA
Classe service 3
Acier galvanisé à chaud
Exterieur
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
| PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 |
Valeurs Caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k | |||
| Qté | Type | Qté | Type | ||
| PPA100 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
| PPA150 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG Ø10x80 ou vis SSH Ø10x80 (ref 75152)
Valeurs Caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k* | |||
| Qté | Type | Qté | Type | ||
| PPA100 | 4 | Ø10x80 | 4 | Ø10** | 92.3 |
| PPA150 | 4 | Ø10x80 | 4 | Ø10** | 92.3 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 3, kmod = 0,65 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.
** Referez vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG Ø10x80 ou vis SSH Ø10x80 (ref 75152).
