PPA100PB

Pied de poteau fixe - Finition noire

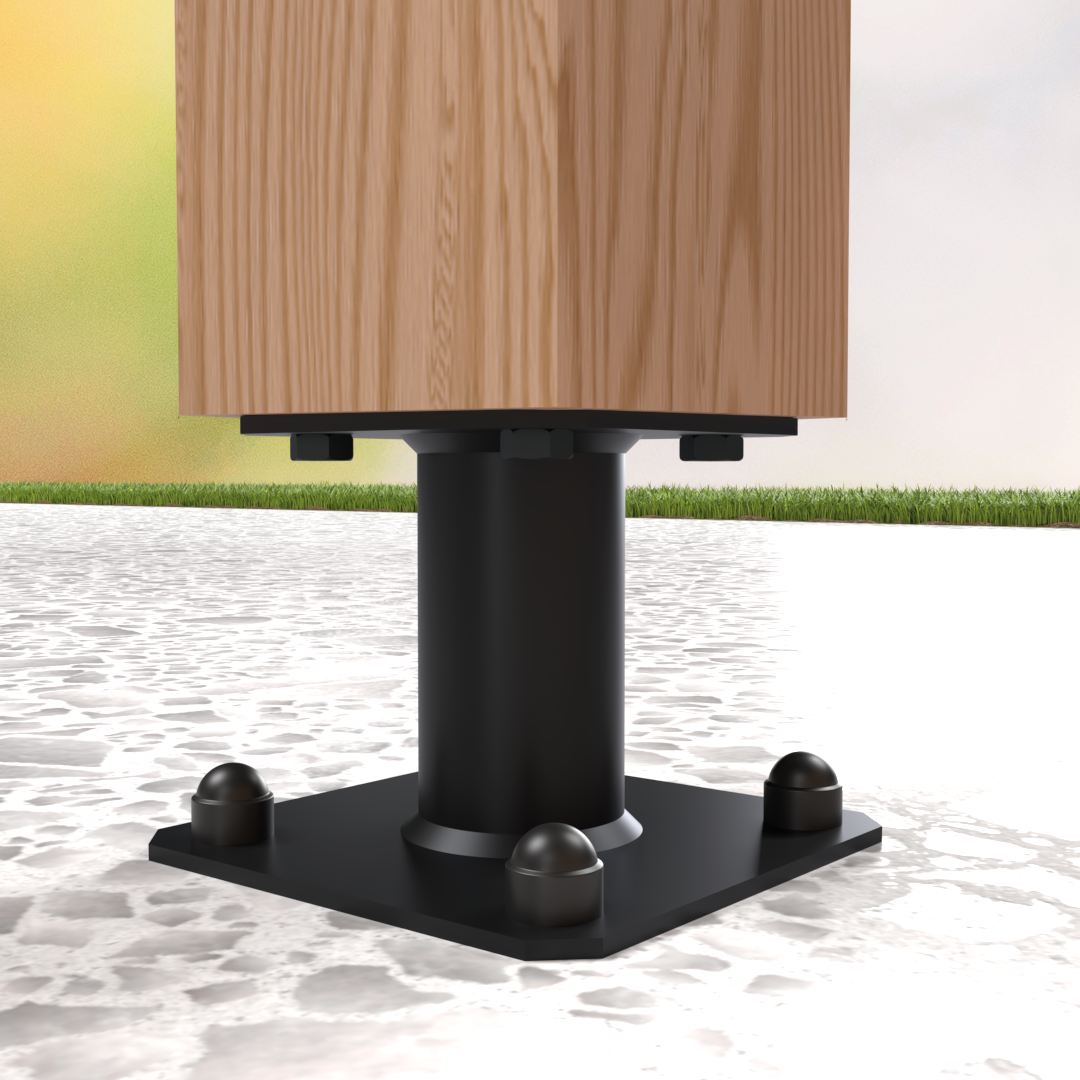

Le pied de poteau fixe finition noire PPA100PB est polyvalent et discret, il est couramment utilisé dans les applications structurelles telles que les pergolas, les auvents, les carports et autres structures en bois.

Fiche technique

Marquage CE

ETA

Classe service 3

Exterieur

Finition noire

Présentation

Images

C_PPA_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

Caractéristiques

Matière

Acier S235JR suivant NF EN 10025,
Primaire électrozinguée suivant ISO 2081,
Finition peinture en poudre Polyester Architecture RAL9005,
Épaisseur : 4 mm.

Avantages

Finition noire pour un assemblage discret dans la structure,
Double traitement de surface pour une meilleure résistance à la corrosion,
Aucun usinage nécessaire, peut être boulonné dans un support béton ou bois.

Application

Support

Porteur : béton, bois massif, bois lamellé-collé,
Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d'utilisation

Poteaux de auvent,
Pergola,
Carports,
Véranda, ...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]							Perçages platine haute	Perçages platine basse
Références	A	B	D	E	F	G	t	Ø12	Ø12
PPA100PB	100	100	130	130	100	48.3	4	4	4

Valeurs caractéristiques

Références	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R_1,k
	Qté	Type	Qté	Type	R_1,k
PPA100PB	4	Ø10x80	4	Ø10*	78,5 / kmod^0.4

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords.

Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG Ø10x80 ou vis SSH Ø10x80 (ref 75152)

Valeurs caractéristiques simplifiées

Références	Fixations				Valeurs caractéristiques simplifiées - Bois C24 [kN]
	Sur poteau		Sur béton		R_1.k*
	Qté	Type	Qté	Type	R_1.k*
PPA100PB	4	Ø10x80	4	Ø10**	85.7

* La capacité caractéristique publiée est basée sur une durée de charge à moyen terme et une classe de service 3 (kmod = 0,7), selon EC5 (EN 1995). Pour toute autre durée de chargement et classe de service, veuillez vous référer à l'ETE.

** Reportez-vous à la gamme de produits d'ancrage Simpson Strong-Tie pour déterminer les ancrages appropriés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords.

Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG Ø10x80 ou vis SSH Ø10x80 (ref 75152).

Installation

Montage

Fixations

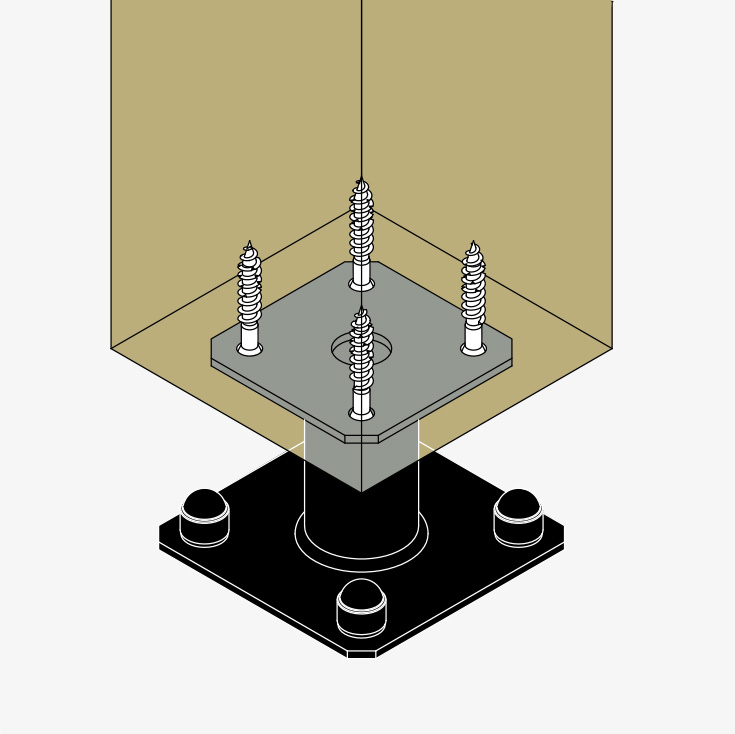

Sur poteau :

Tirefonds LAG 10x80.
Vis SSH Ø10 x 80 mm

Sur béton :

Cheville mécanique : goujon WA M10-78/5,
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Installation

Partie haute :

Placer la platine supérieure du pied de poteau (dimensions 100 x 100 mm) sous le poteau.
Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).

Partie basse :

Positionner le poteau verticalement dans la structure.
Identifier la position des ancrages au sol sur le support.
Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
