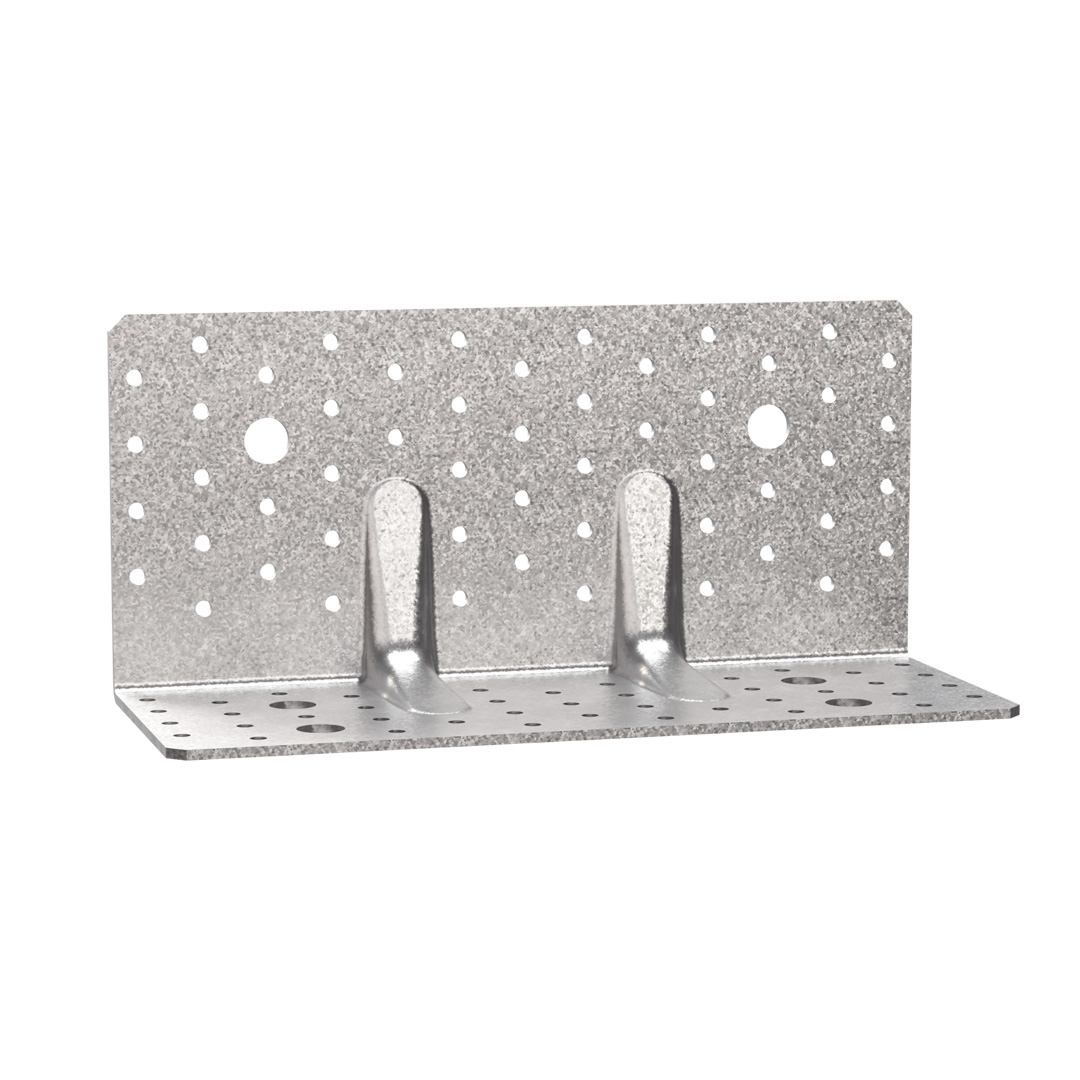

ABR255
Equerre renforcée pour CLT

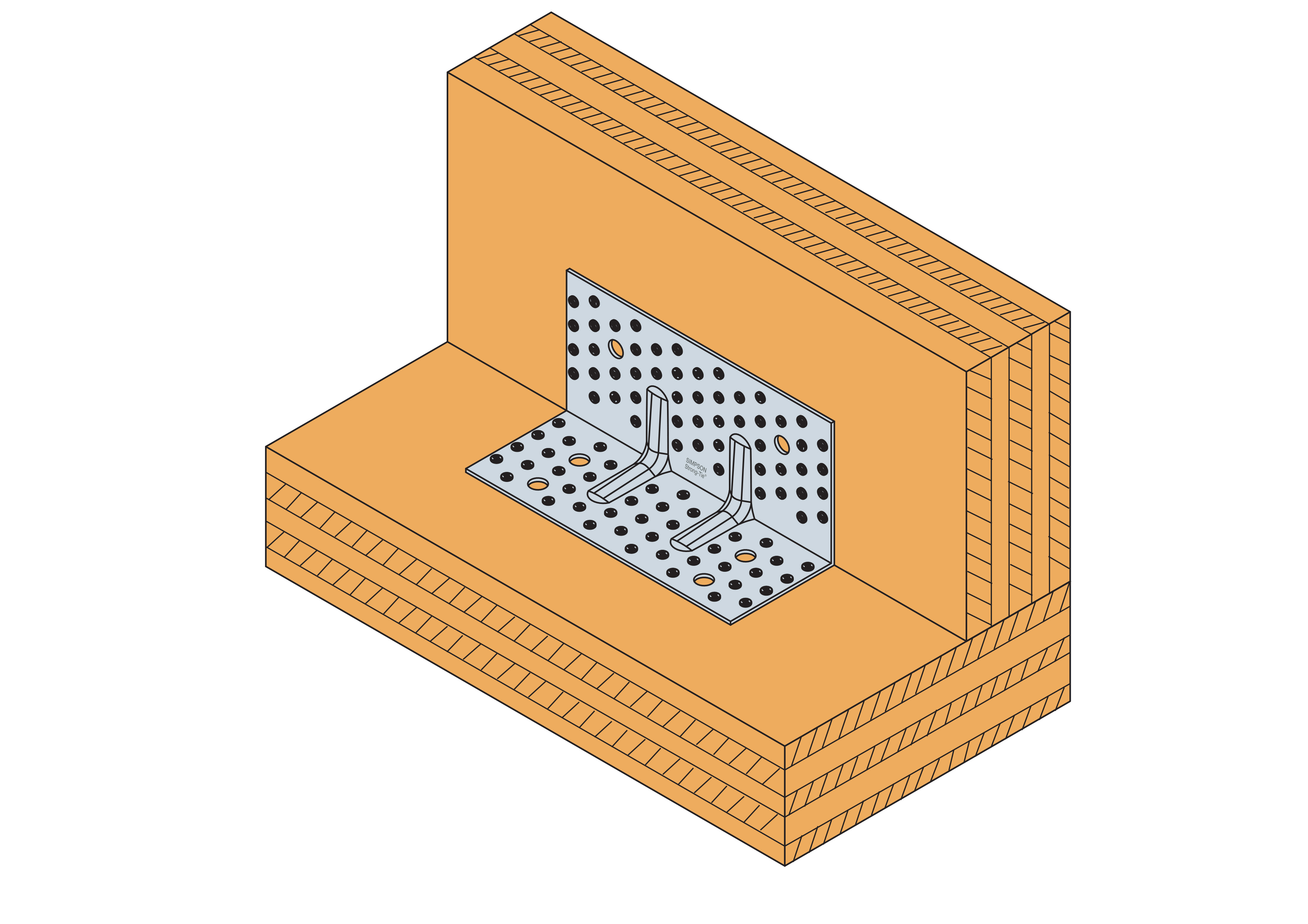

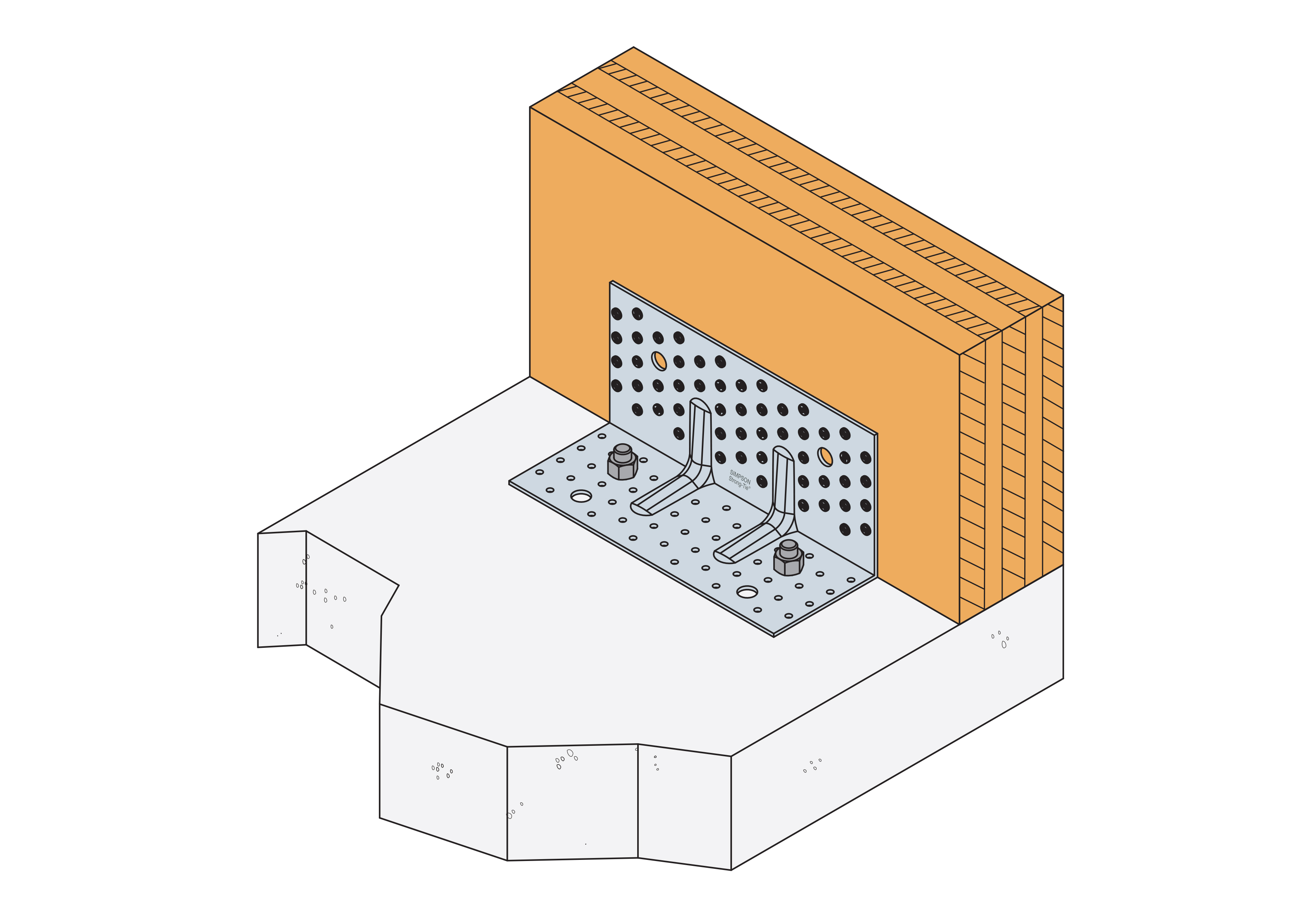

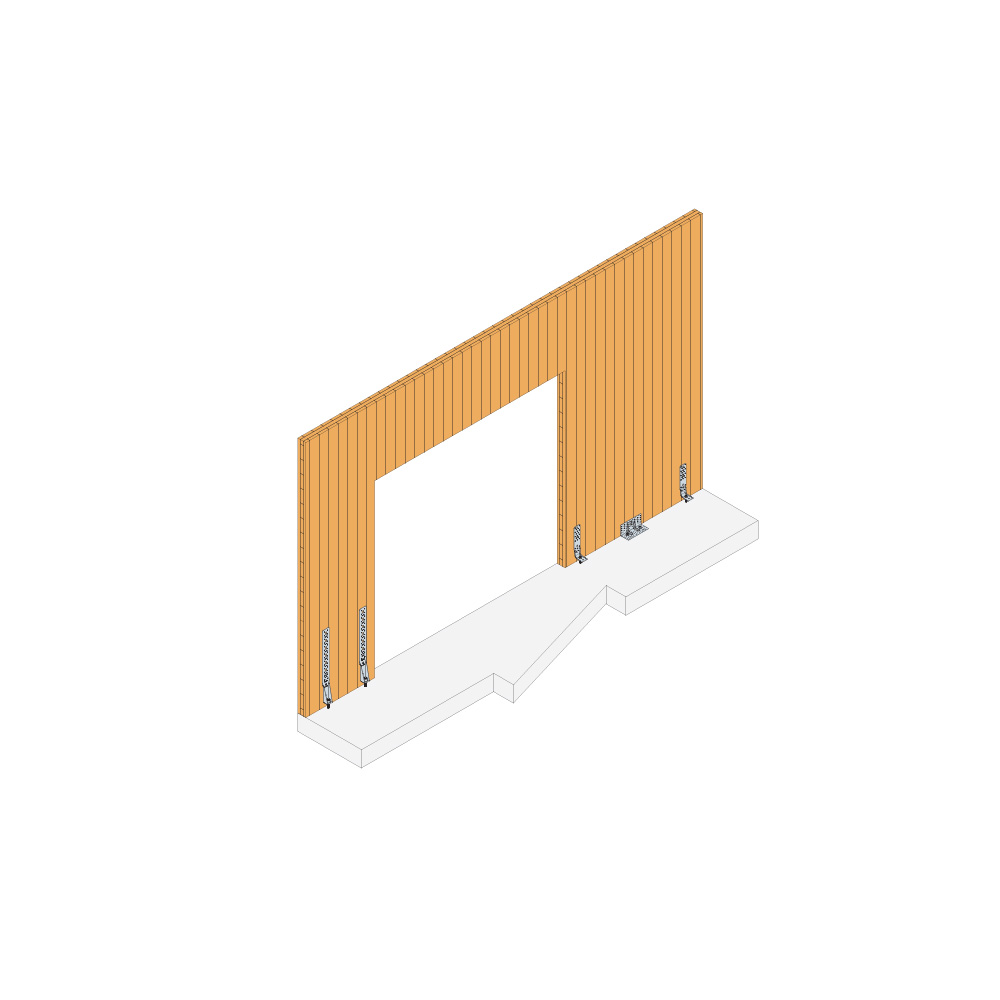

L'équerre renforcée ABR255 a été spécialement développée pour la fixation de panneaux CLT sur support bois ou support béton. Très polyvalente, elle est particulièrement résistante en cisaillement grâce à une géométrie optimisée.
Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø14 | Ø5 | Ø14 | ||
| ABR255 | 120 | 100 | 255 | 3 | 52 | 2 | 41 | 4 | 10 |
| ABR255SO | 200 | 100 | 255 | 3 | 56 | 2 | - | 4 | 10 |
-

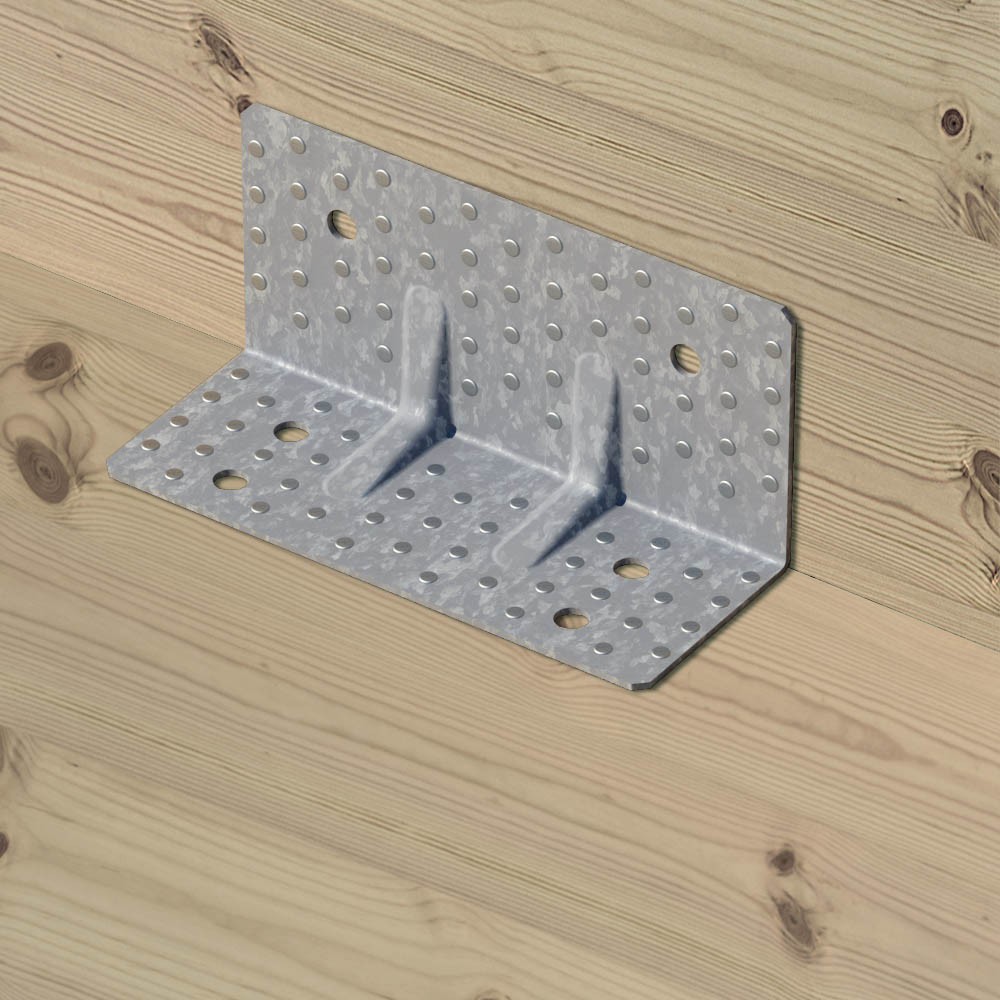

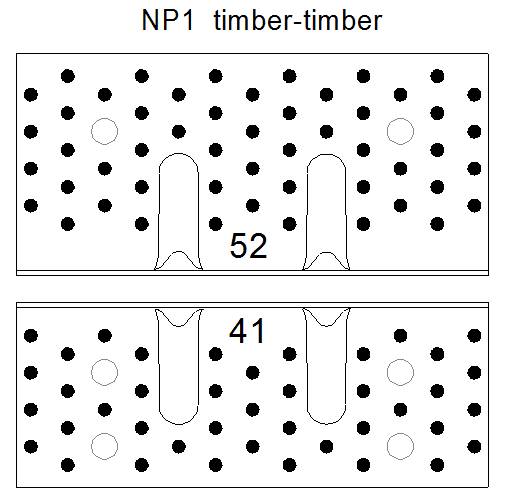

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - Plan de clouage 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qté | Qté | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 52 | 41 | 14,1 / kmod^0,4 | 19,5/ kmod^0,4 | 22,5 / kmod^0,4 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | min (14.3 / kmod^0,4; 13.4/kmod) | min (18.8 / kmod^0,4; 13.4/kmod) | 13.4/kmod |
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élement vertical est bloqué en rotation.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - Plan de clouage 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qté | Qté | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 52 | 41 | 14.7 | 20.3 | 23.5 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | 14.8 | 14.8 | 14.8 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE.

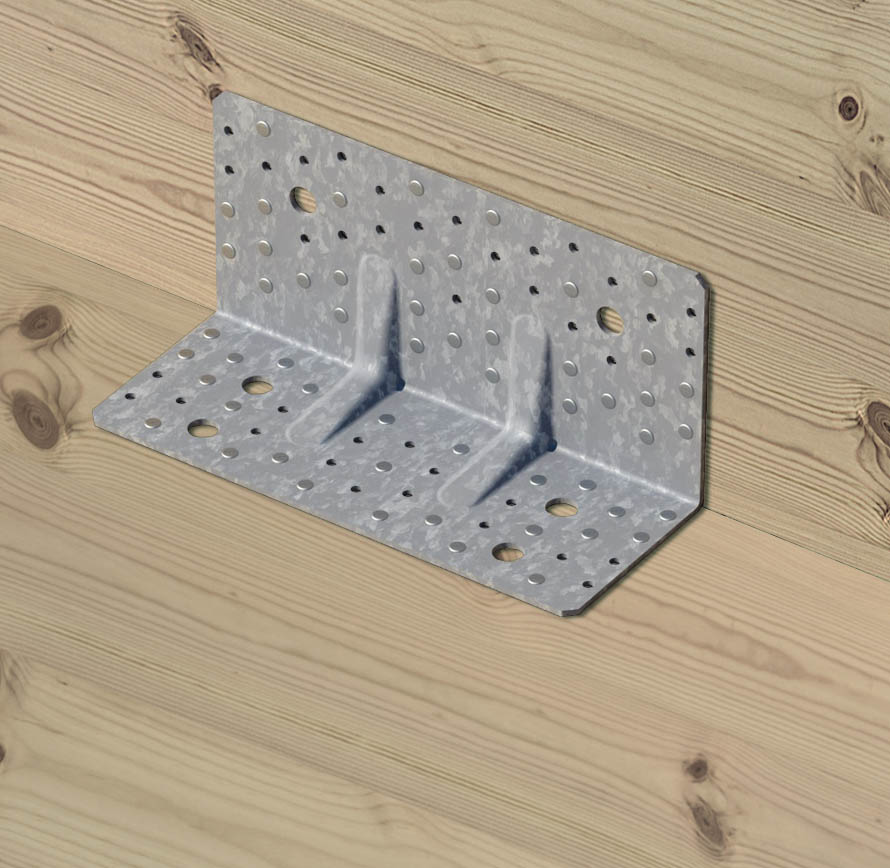

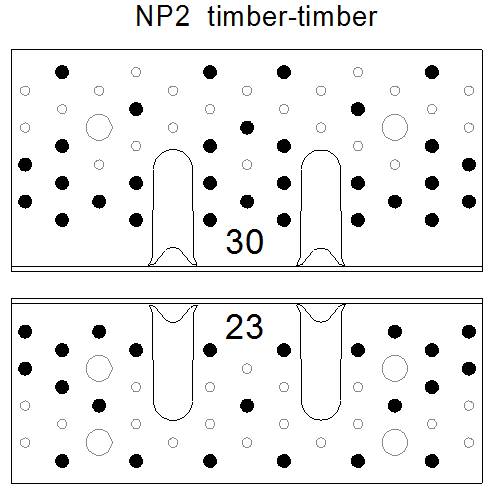

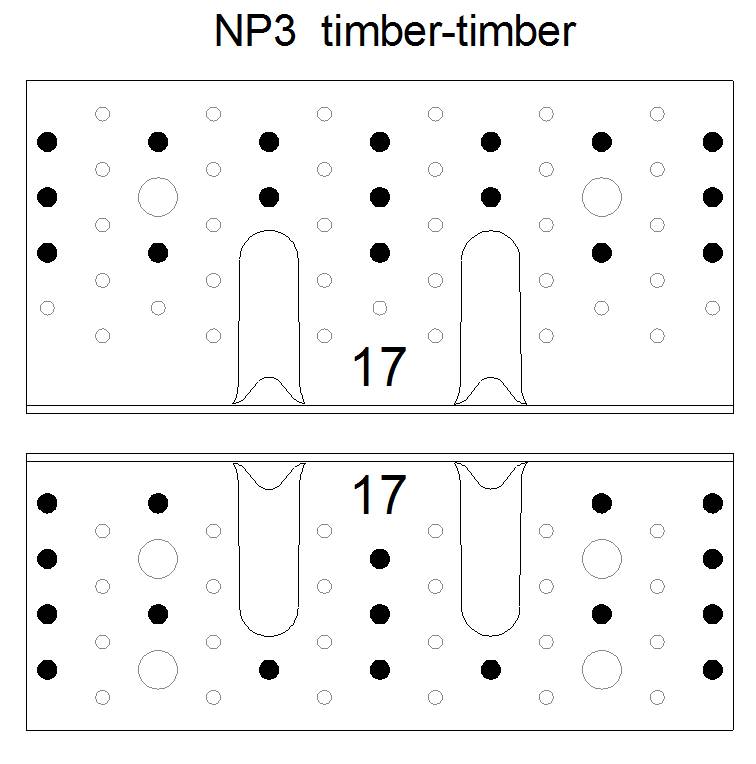

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - Plan de clouage 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qté | Qté | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 30 | 23 | 12,2 / kmod^0,4 | 16,5 / kmod^0,4 | 19,5 / kmod^0,4 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | min (11.5 ; 13.9/kmod) | min (18 ; 13.9/kmod) | min (22 ; 13.9/kmod) |
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élement vertical est bloqué en rotation.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - Plan de clouage 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qté | Qté | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 30 | 23 | 12.7 | 17.2 | 20.3 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | 11.5 | 15.4 | 15.4 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE.
Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 4
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - Plan de clouage 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||
| Aile A | Aile B | R1,k | R2,k = R3,k | R4.k | R5.k | |||||
| Qté | Qté | CNA4,0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||
| 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |||
| ABR255 | 24 | 21 | 15,6/kmod^0,4 | 18,1/kmod^0,4 | 28.6 | 31.4 | 15.9 | 18.3 | 10.8/kmod^0.3 | min (12.7/kmod^0,3 ; 12.8 / kmod) |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

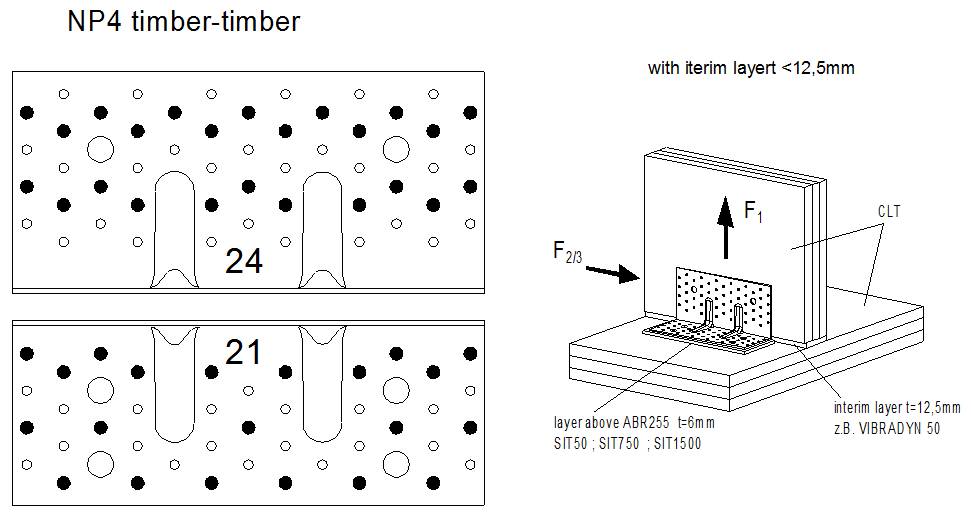

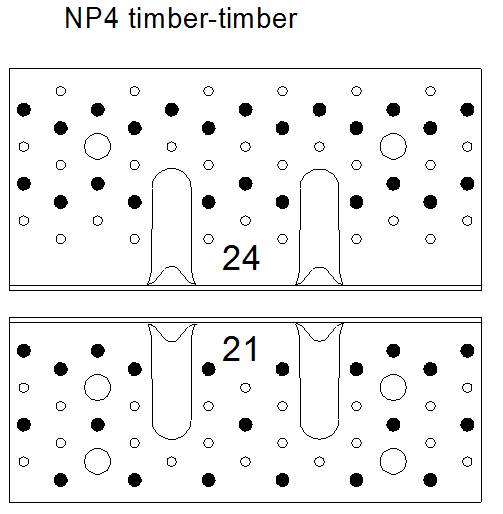

Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d'autres éléments à base de bois, sous réserve que ces matériaux acceptent les entraxes et les distances des fixations dans le CLT.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 4
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - Plan de clouage 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 1 équerre [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||
| Qté | Qté | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 24 | 21 | 16.2 | 18.8 | 28.6 | 31.4 | 15.9 | 18.3 | 11.1 | 16.7 |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d'autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

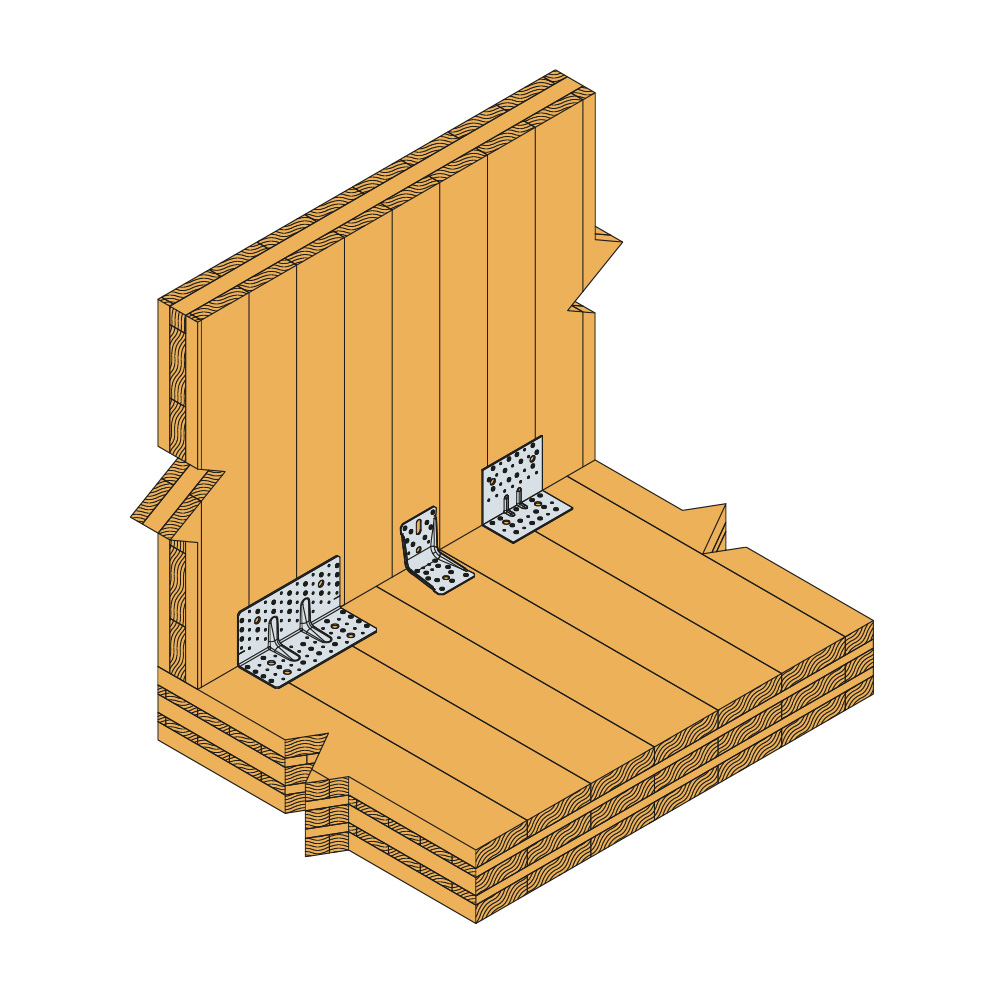

Valeurs Caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 1 équerre
| Références | Valeurs Caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Qté | Type | Qté | Type | SSH12x80 | SSH12x80 | |
| ABR255 | 2 | SSH | 4 | SSH | 13.4 | 16.6 |

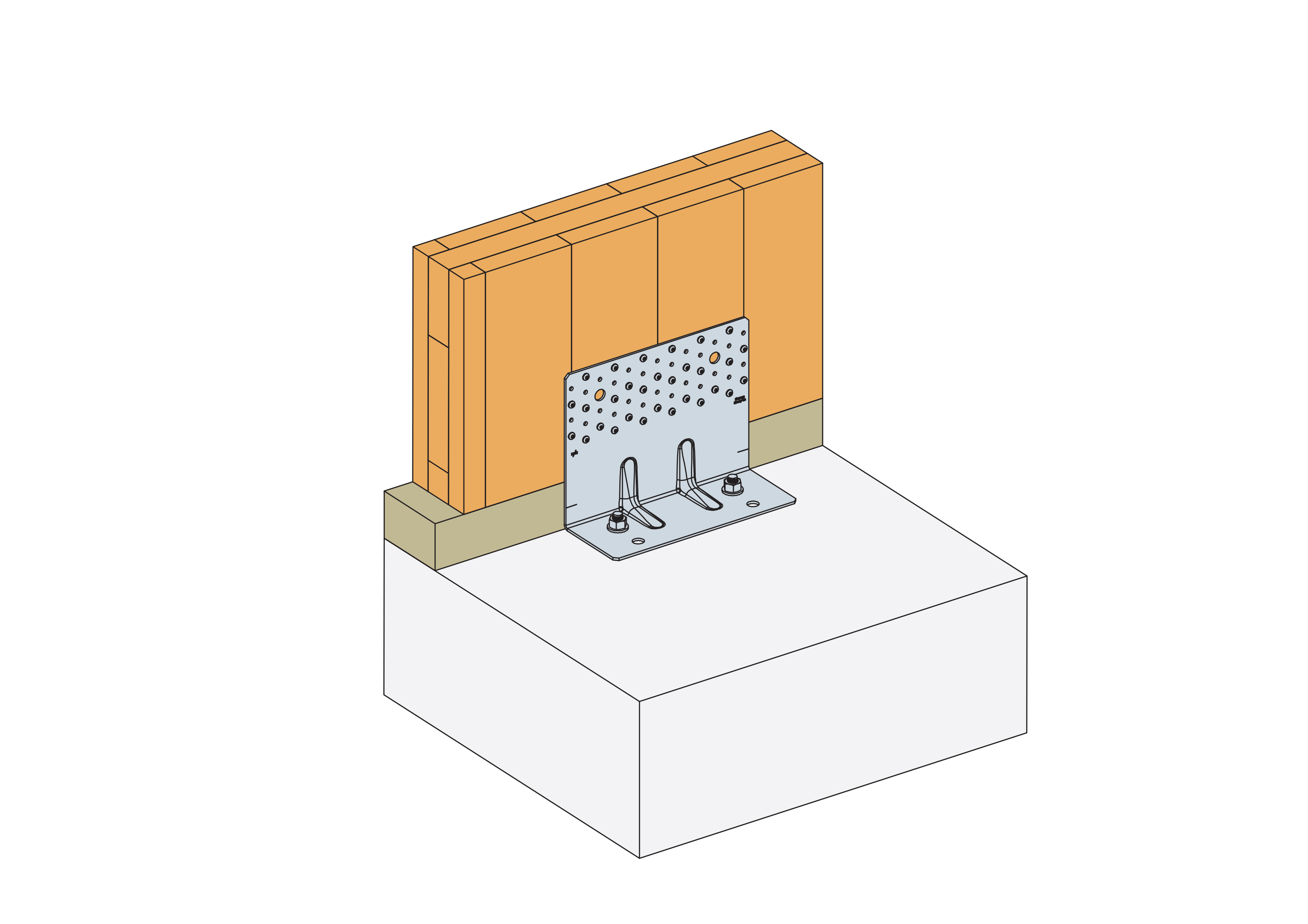

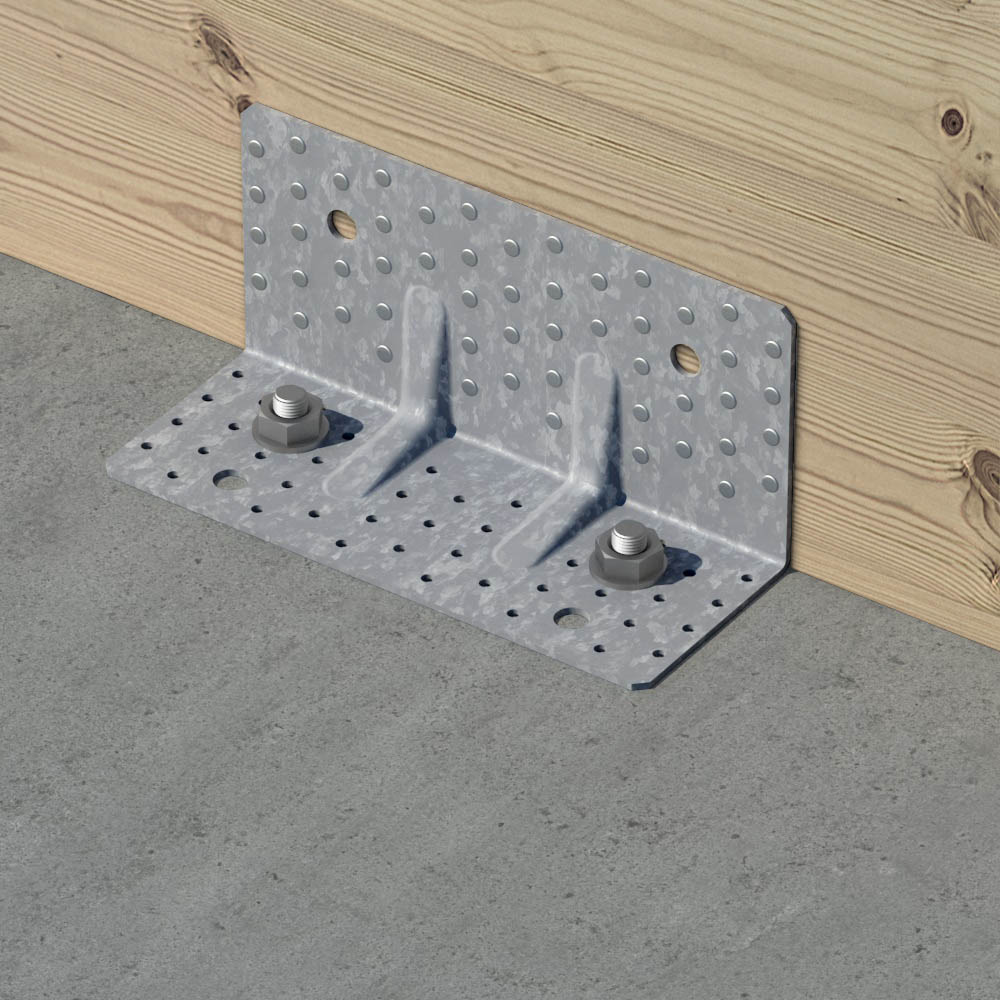

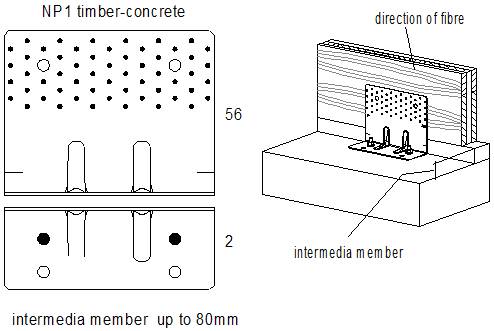

Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage total - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage total - Plan de clouage 1 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||
| Qté | Type | Qté | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||||
| 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 22 / kmod | 22 / kmod | 22 / kmod | 22 / kmod | 33 | min (45,3 ; 42,9/kmod) | min (49,2 ; 42,9/kmod) | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | min (17.1/kmod^0.25 ; 17.7/kmod) | min (23.5/kmod^0.25 ; 17.7/kmod) | min (27.3/kmod^0.25 ; 17.7/kmod) |
| ABR255SO | 56 | CNA | 2 | Ø12 | 22,9 / kmod | 22,9/kmod | 22,9/kmod | 22,9/kmod | 29.2 | 38.6 | - | 18,6 / kmod^0,66 | 18,6/kmod^0,66 | 18,6/kmod^0,66 | 18,6/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élement vertical est bloqué en rotation.
Les ancrages doivent être vérifiés séparement en considérant un effort dans les ancrages majoré par un coefficent de 1,1 pour F1, 1 pour F2 et 1,1 pour F5.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - 1 équerre - Plan de clouage 1
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - Plan de clouage 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Qté | Type | Qté | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 24.4 | 24.4 | 24.4 | 25.1 | 45.3 | 49.2 | 19.7 | 19.7 | 19.7 | 17.5 | 19.6 | 19.6 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 20.8 | 29.2 | 38.6 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.

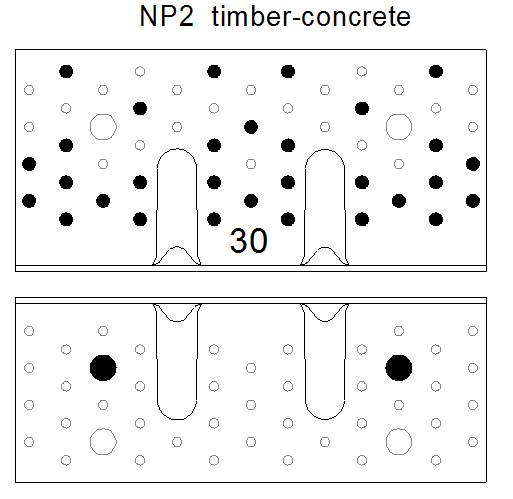

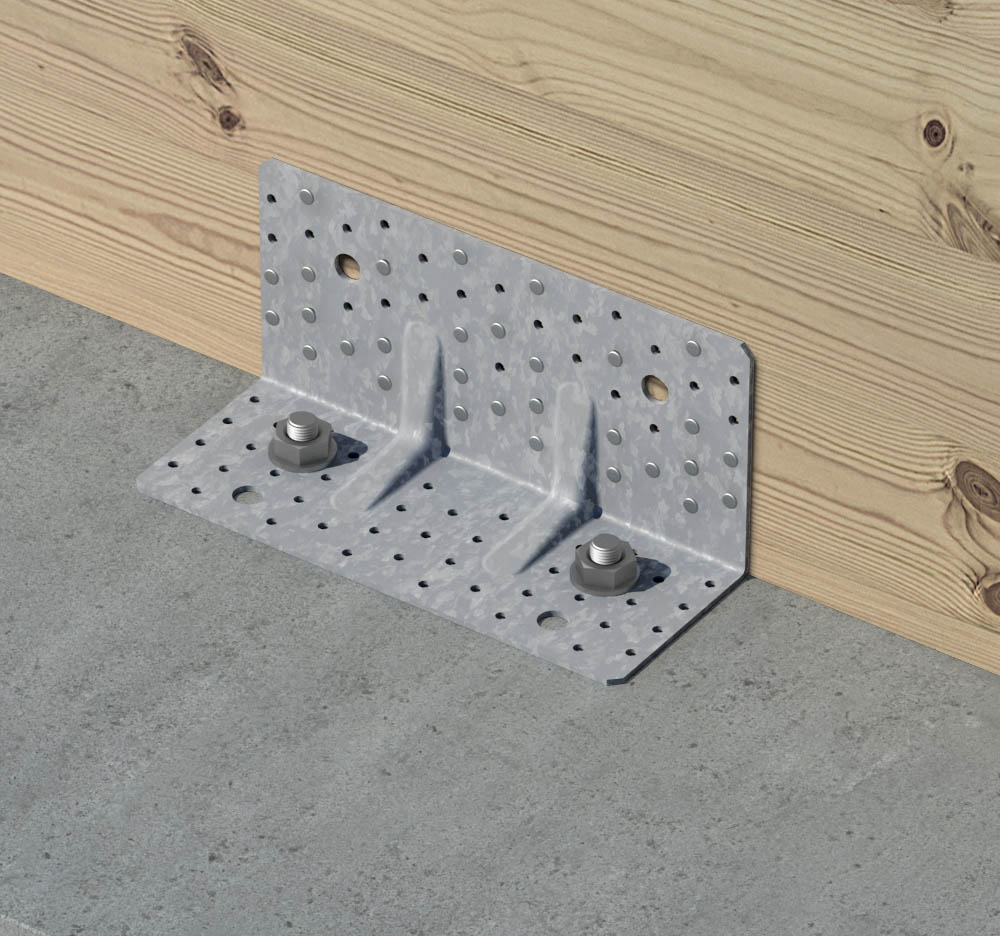

Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 2 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | ||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||||
| Qté | Type | Qté | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | ||||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | min (24,8 ; 22 / kmod) | min (30,3 ; 22 / kmod) | 21.6 | 29 | 32 | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 15.3/kmod^0.6 | min (19.9/kmod^0.4 ; 17.7 / kmod) | min (23.3/kmod^0.4 ; 17.7 / kmod) |
| ABR255SO | 19 | CNA | 2 | Ø12 | min (24,3; 22,9/kmod) | min (34,7; 22,9/kmod) | 22,9/kmod | 13.3 | 20.7 | - | 18,2 / kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élement vertical est bloqué en rotation.
Les ancrages doivent être vérifiés séparement en considérant un effort dans les ancrages majoré par un coefficent de 1.1 pour F1, 1 pour F2 et 1.1 pour F5.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Qté | Type | Qté | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | 24.4 | 24.4 | 21.6 | 29.3 | 32 | 20.3 | 20.3 | 20.3 | 16.2 | 19.6 | 19.6 |
| ABR255SO | 19 | CNA | 2 | Ø12 | 20.8 | 20.8 | 2.08 | 13.3 | 20.7 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.
Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 4
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||

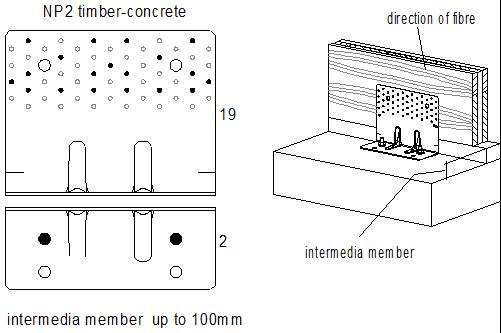

| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 21.7 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d'autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 4
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 20.8 | 20.8 | 21.7 | - | 17.1 | 17.1 | 4.6 | 4.6 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d'autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.

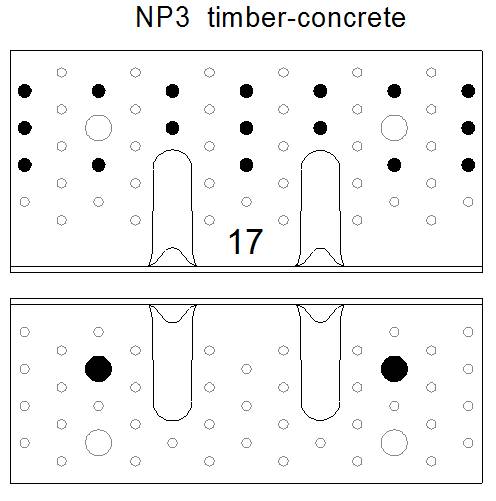

Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 8
| Références | Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||
| 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |||||
| ABR255 | 17 | CNA | 2 | Ø12 | 20 | 20 | 24.9 | 26.5 | 18.3/kmod^0.7 | 18.3/kmod^0.7 | 5.9/kmod^0.6 | 6.7/kmod^0.5 |
| ABR255SO | 30 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 26.1 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 2.2.

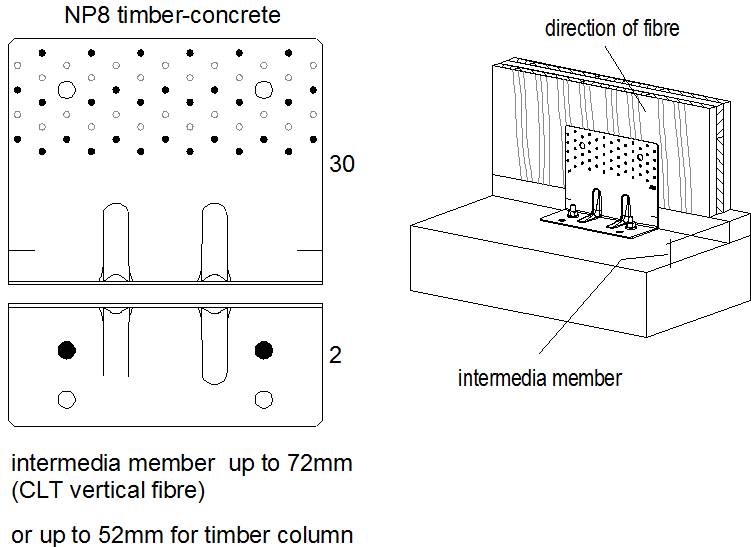

Le plan de clouage 8 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d'autres éléments à base de bois, sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 8
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 17 | CNA | 2 | Ø12 | 23.4 | 25.8 | 24.9 | 26.5 | 19.7 | 19.7 | 6.2 | 7 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 26.1 | - | 17.1 | 17.1 | 4.6 | 4.6 |
Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.
Le plan de clouage 8 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d'autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.
Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 2.2.
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.
Installation
Montage
